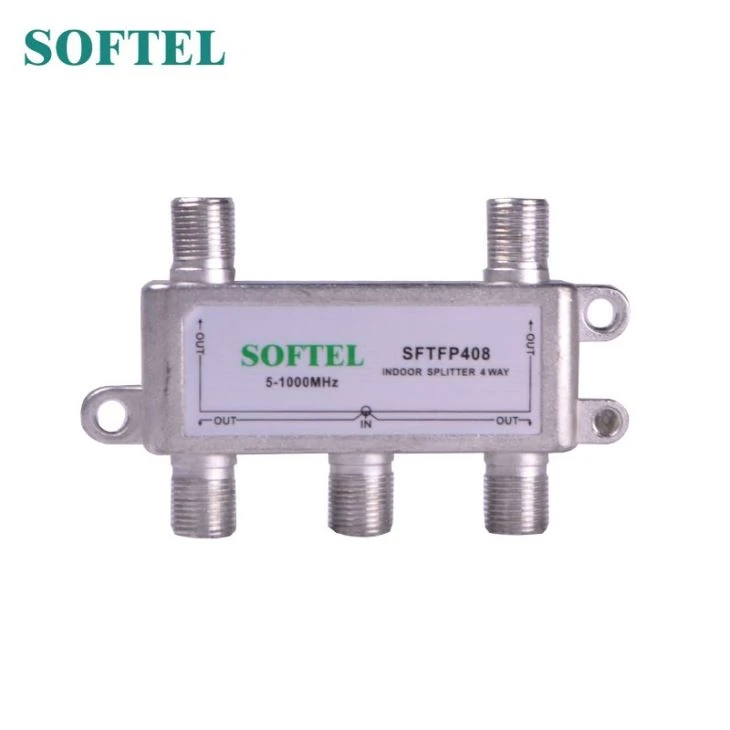

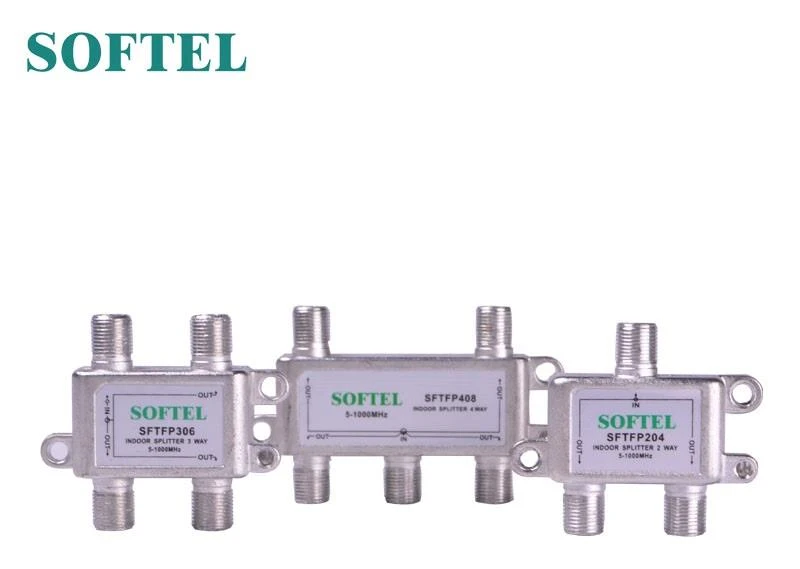

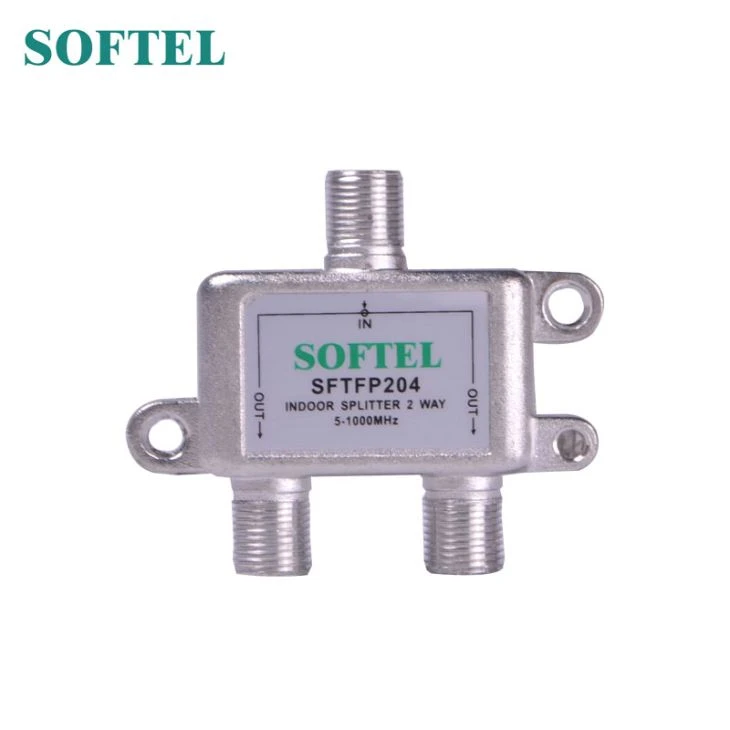

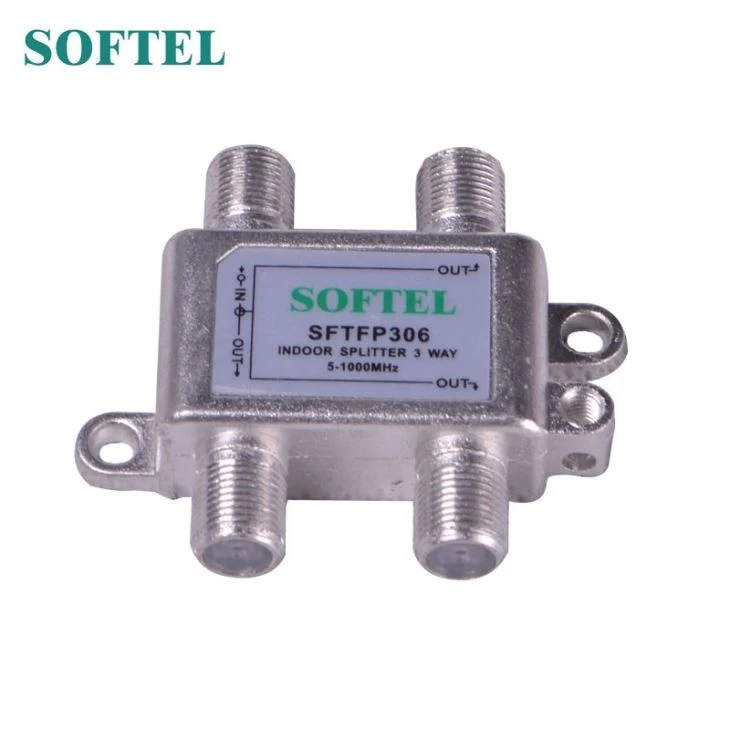

انڈور آریف Splitter

شامل کرنے کا نقصان

-ڈی بی (زیادہ سے زیادہ)

5 میگا ہرٹز - 47 میگاہرٹز

3.5

3.5 / 6.9

5.8

6.9

9.3

10.3

48MHz - 450MHz

3.9

3.9 / 7.3

6.2

7.3

9.6

11.0

451 میگاہرٹز - 750 میگاہرٹز

3.9

3.9 / 7.5

6.5

7.5

9.9

11.5

751 میگاہرٹز - 1000 میگا ہرٹز

4.1

4.0 / 8.0

7.0

8.0

11.0

12.5

تنہائی کا نقصان

-ڈی بی (کم سے کم)

5 میگا ہرٹز - 47 میگاہرٹز

22

25

25

25

25

25

48MHz - 450MHz

26

24

25

24

24

24

451 میگاہرٹز - 750 میگاہرٹز

22

23

24

23

22

22

751 میگاہرٹز - 1000 میگا ہرٹز

22

21

22

21

21

21

واپسی کا نقصان (IN / OUT)

-ڈی بی (کم سے کم)

5 میگا ہرٹز - 47 میگاہرٹز

20

18

18

18

18

18

48MHz - 450MHz

22

21

21

20

22

22

451 میگاہرٹز - 750 میگاہرٹز

20

21

21

20

20

20

751 میگاہرٹز - 1000 میگا ہرٹز

20

18

18

18

18

18

عام معلومات

رکاوٹ

75 اوہس

آریفآئ شیلڈنگ

- 120 ڈی بی

انٹر میڈیشن

-45dBmV سے بہتر ہے

ٹیسٹ ماحولیات: کمرے کا درجہ حرارت: + 20 ℃

دوسری ضرورت:

1. سفید رنگ میں ہونے کے لئے پلاسٹک ڈالیں۔

2. ایف پورٹ کا کیپ واضح سفید رنگ میں ہونا ہے

3. گراؤنڈنگ سکرو 4 x 12 ملی میٹر سبز ، 1/4 ہیکس ، کھلا فلیٹ سلاٹ ، فلپس۔

4. شیٹ میٹل میں 4 x 18 ملی میٹر ، 1/4 ہیکس ، کھلا فلیٹ سلاٹ ، فلپس میں سکرو فکسنگ۔

5. رہائشی روشن ٹن چڑھایا ہونا

6. ایف پورٹ کے متن 3/8 "-32 UNEF-2B استعمال کرتے ہیں۔

7.500mA موجودہ آؤٹ بندرگاہوں میں سے ایک میں سے گزرتا ہے۔
