4 1 QAM ماڈیولر میں

SFT3343D ایک اعلی کارکردگی اور سرمایہ کاری مؤثر مکس سکریمبلنگ QAM ماڈیولر ہے جسے سافٹ ویئر نے ڈیزائن کیا ہے۔

انکوائری بھیجنے

ڈاؤن لوڈ، اتارنا

مصنوعات کا تعارف

4 1 QAM ماڈیولر میں

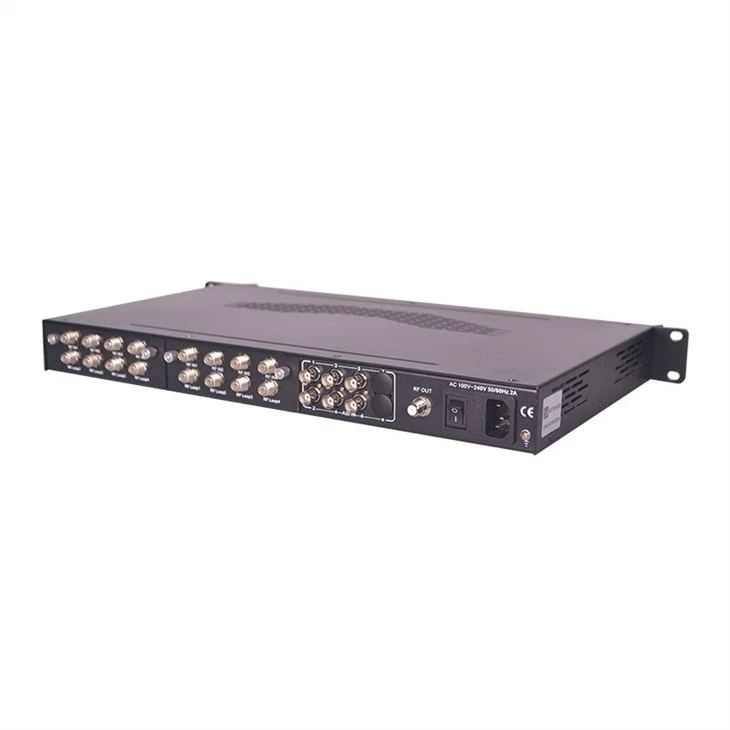

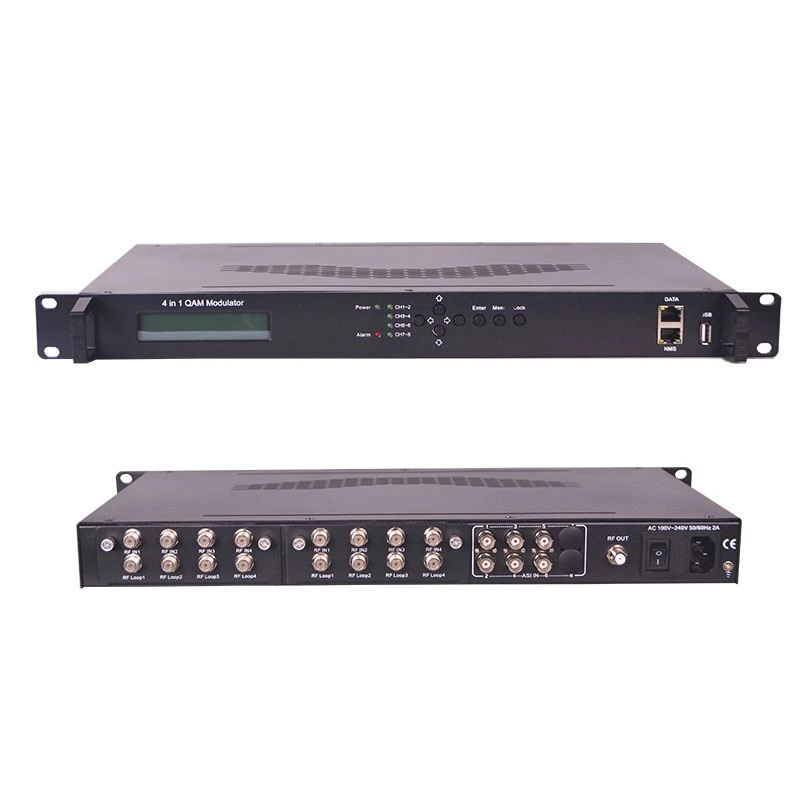

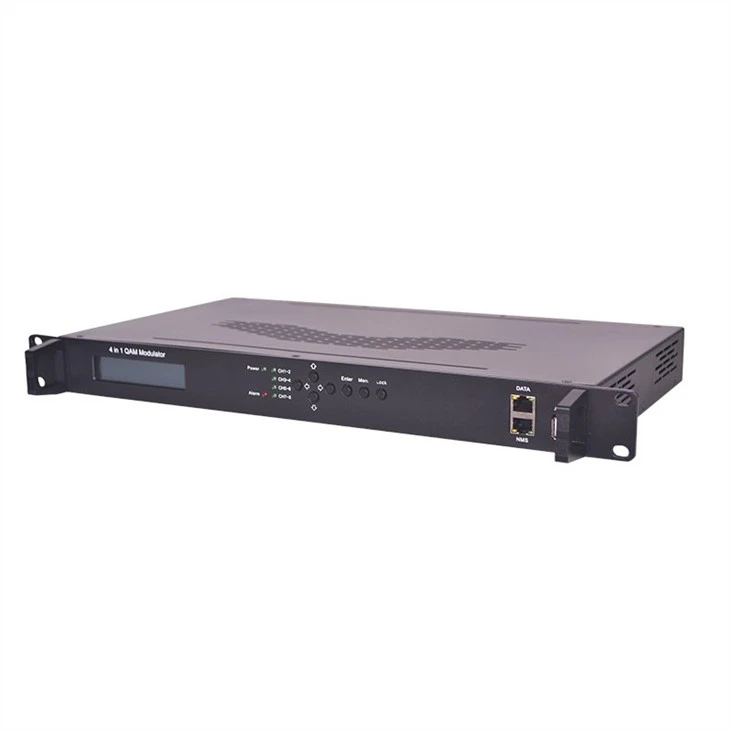

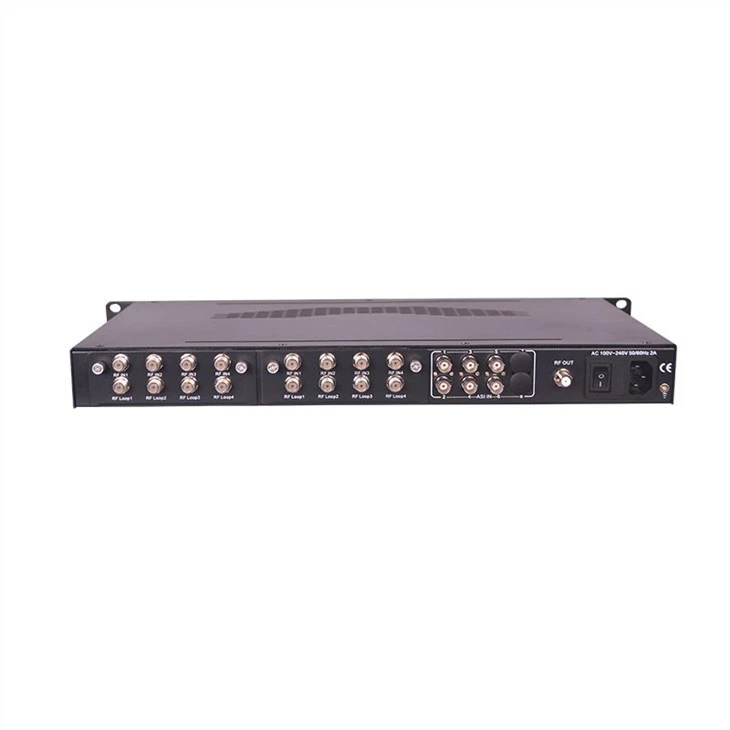

پروڈکٹ ڈسپلے

SFT3343Dسوفٹیل کے ذریعہ ڈیزائن کیا گیا ایک اعلی کارکردگی اور لاگت سے متاثرہ میکس سکیمبلنگ QAM ماڈیولر ہے۔ اس میں متعدد ان پٹ پورٹس اختیاری ہیں۔ ملٹی پلیکسنگ ، سکریمبلنگ اور کیو اے ایم ماڈیولنگ عمل کے بعد ، پھر یہ 4 آریف آؤٹ پٹ فراہم کرتا ہے۔ گاہکوں کی مختلف ضروریات کو پورا کرنے کے لئے ، یہ آلہ یو پی ڈی پر 4 ایم پی ٹی ایس کو آؤٹ پٹ کرنے کے لئے آئی پی پورٹ سے بھی لیس ہے۔ اس کے پلگ ایبل ڈھانچہ ڈیزائن ضرورت کے مطابق ماڈیول (ڈیموڈولیٹر) میں تبدیلی کی بہت سہولت فراہم کرتا ہے۔

فورکیمز / سی آئی (اختیاری) ساتھ اور BISS ماڈیول 4 ٹونرِن پٹس سے پروگرام ان پٹ کو مسترد کرسکتے ہیں۔ اس کے پلگ ایبل ڈھانچے کے ڈیزائن میں ضرورت کے مطابق ماڈیولز (ڈیموڈولیٹر) کی تبدیلی کو بڑی سہولت ملتی ہے۔ ایس ایف ٹی 3343 اعلی مربوط سطح ، اعلی کارکردگی اور کم لاگت کی بھی خصوصیات ہے۔ یہ نئی نسل کے CATV نشریاتی نظام کے مطابق ڈھلنے کے قابل ہے۔

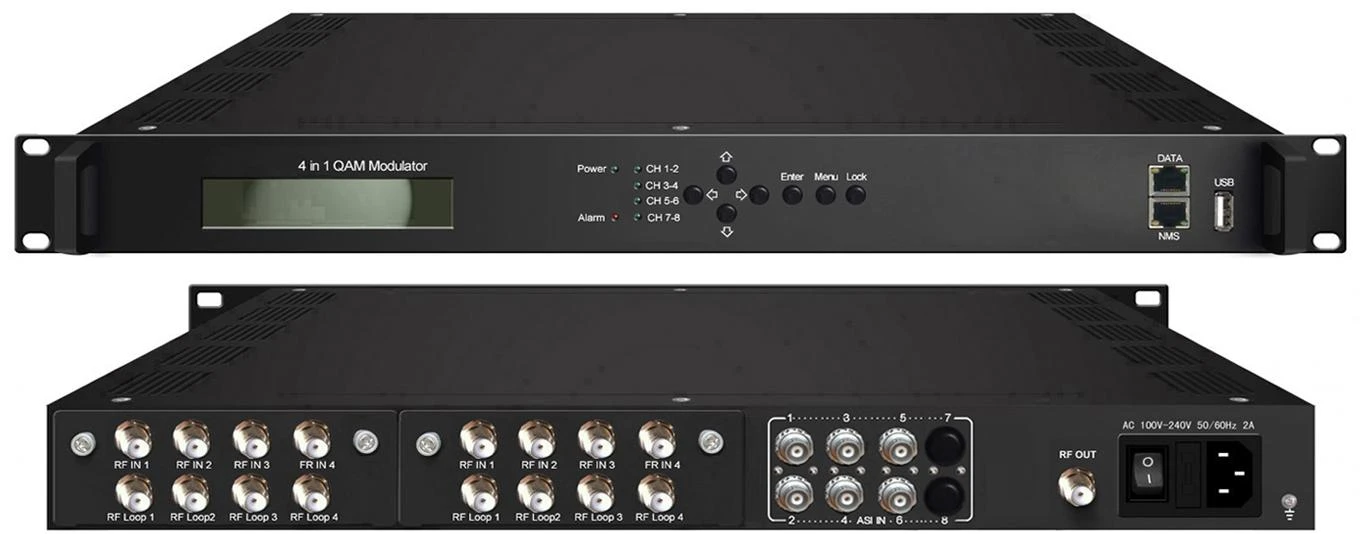

ورژن 1

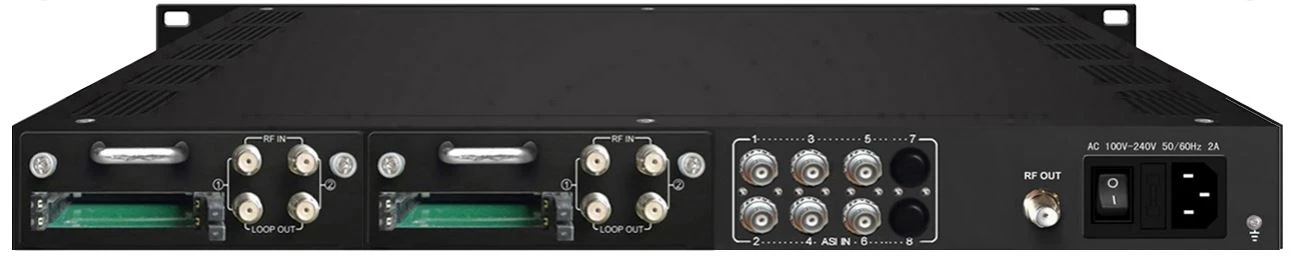

ورژن 2

اہم خصوصیات

متعدد ان پٹ پورٹس اختیاری:
8 ڈی وی بی سی / ٹی / ٹی 2 / آئی ایس ڈی بی ٹی / ایس / ایس 2 / ایس 2 ایکس / اے ٹی ایس سی ایف ٹی اے ٹونر + 6 اے ایس آئی ان پٹ پورٹس+ 256 آئی پی ان پٹ (ورژن 1)
4 DVB-C / S / S2 / ATSC Tunerwith CAM+6 ASI ان پٹ پورٹس (ورژن 2)
سپورٹ 4 چینلز ملٹی پلنگ- 4 چینلز اسکرمبلنگ+4 چینلز QAM ماڈیولنگ
مکمل طور پر DVB-C (EN300 429) اور ITU-T J.83A / B / C کی حمایت کریں
مکمل طور پر ڈی وی بی عام سکریمبلنگ سسٹم کی تفصیل ETR289 ، سمپلکرپٹ معیاری ETSI 101 197 اور ETSI 103 197 کی حمایت کریں
درست پی سی آر ایڈجسٹ کرنے کی حمایت کریں
PSI / SI ترمیم اور داخل کرنے کی حمایت کریں
بہترین آریف آؤٹ پٹ پرفارمنس انڈیکس ، MER≥40db
UDP پر 4 * MPTS پیداوار کی حمایت کریں
4 ٹیونر ان پٹ سے 4 سی اے ایم ایک سے زیادہ پروگرامز ڈکرپٹ کریں (اختیاری)
BISS نزاکت کی حمایت (صرف ورژن 2 کے لئے)
سپورٹ LCD ڈسپلے اور کی بورڈ
ویب اور USB کے ذریعہ ویب مینجمنٹ ، تازہ ترین معلومات کی حمایت کریں

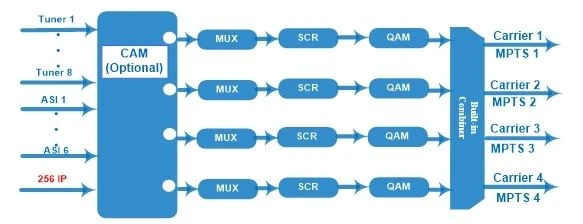

ورکنگ اصول

تفصیلات

ان پٹ	8 DVB-C / T / T2 / ISDBT / S / S2 / S2X / ATSCایف ٹی اے ٹونر + 6 اے ایس آئی ان پٹ 256 آئی پی ان پٹ ------ ورژن 1
	CAM DV 6 ASI کے ساتھ 4 DVB-C / S / S2 / ATSC Tuner ------- ورژن 2
ٹونر سیکشن	ورژن 1 کے لئے： Mالٹی موڈ ٹونر سوئچ ایبل (نئیٹائپ کریں)	ڈی وی بی-C	ان پٹ فریکوئینسی		60~890میگا ہرٹز
			معیاری		J.83A, J.83C		J.83B
			نکشتر		16/32/64/128/256 قم		64/256 قم
		DVB-T / T2	ان پٹ فریکوئینسی		60~890میگا ہرٹز
			بینڈوڈتھ		5/6/7/8 M
		ISDB-T	ان پٹ فریکوئینسی		60~890میگا ہرٹز
	ورژن 1 کے لئے (نئیٹائپ کریں)	ڈی وی بی ایس	ان پٹتعدد		950~2150MHz
			علامت کی شرح		0.5~45 ایم ایس پی ایس
			سگنل کی قوت		- 65- -25dBm
			ایف ای سی		1/2, 2/3, 3/4, 5/6, 7/8
			نکشتر		کیو پی ایس کے
			زیادہ سے زیادہ ان پٹ بٹریٹ		≤120 ایم بی پی ایس
		ڈی وی بی ایس2X	ان پٹ فریکوئینسی		950 ~ 2150MHz
			علامت کی شرح		QPSK / 8PSK / 16APSK: 0.5 ~ 45 Msps 32 اے پی ایس کے: 0.5 ~40محترمہ؛
			ایف ای سی		کیو پی ایس کے: 1/2 ، 3/5 ، 2/3 ، 3/4 ، 4/5 ، 5/6 ، 8/9 ، 9-10 8PSK: 3/5 ، 2/3 ، 3/4 ، 5/6 ، 8/9 ، 9/10 16 اے پی ایس کے: 2/3 ، 3/4 ، 4/5 ، 5/6 ، 8/9 ، 9/10 32APSK: 3/4 ، 4/5 ، 5/6 ، 8/9, 9/10
			نکشتر		کیو پی ایس کے ،8PSK, 16 اے پی ایس کے ، 32 اے پی ایس کے
			زیادہ سے زیادہ ان پٹ بٹریٹ		≤120 ایم بی پی ایس
		ڈی وی بی ایس2X	ان پٹ فریکوئینسی		950 ~ 2150MHz
			علامت کی شرح		QPSK / 8PSK / 16APSK: 0.5 ~ 45 Msps 8APSK:0.5 ~ 40Msps 32APSK:0.5~40محترمہ
			ایف ای سی		کیو پی ایس کے: 1/2 ، 3/5 ، 2/3 ، 3/4 ، 4/5 ، 5/6 ، 8/9 ، 9/10 ، 13/45 ، 9/20 ، 11/20 8 پی ایس کے: 3/5 ، 2/3 ، 3/4 ، 5/6 ، 8/9 ، 9/10 8 اے پی ایس کے: 5/9-ایل ، 26/45-L 16 اے پی ایس کے: 2/3 ، 3/4 ، 4/5 ، 5/6 ، 8/9 ، 9/10 ، 1/2-L ، 8/15-L ، 5/9-L ، 26/45 ، 3 / 5 ، 3/5-L ، 28/45 ، 23/36 ، 2/3-L ، 25/36 ، 13/18 ، 7/9 ، 77/90 32 اے پی ایس کے: 3/4 ، 4/5 ، 5/6 ، 8/9 ، 2/3-L ، 32/45 ، 11/15 ، 7/9
			نکشتر		کیو پی ایس کے ،8 پی ایس کے ، 8 اے پی ایس کے ، 16 اے پی ایس کے ، 32 اے پی ایس کے
			زیادہ سے زیادہ ان پٹ بٹریٹ		≤120 ایم بی پی ایس
	ورژن 2 کے لئے	ڈی وی بی سی	معیاری		جے 83 اے (ڈی وی بی سی) ، جے 83 بی ، جے 83 سی
			ان پٹ فریکوئینسی		30~1000 میگاہرٹز
			نکشتر		16/32/64/128/256 قم
		ڈی وی بی ایس	ان پٹ فریکوئینسی		950~2150MHz
			Symbol کی شرح		2-45Msps
			ایف ای سی		1/2, 2/3, 3/4, 5/6, 7/8
			سگنل کی قوت		-65. -25dBm
			نکشتر		کیو پی ایس کے
		ڈی وی بی ایس 2	ان پٹ فریکوئینسی		950~2150MHz
			Symbol کی شرح		QPSK / 8PSK 1 ~ 45 Msps
			ایف ای سی		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
			نکشتر		کیو پی ایس کے ، 8 پی ایس کے
		اے ٹی ایس سی	ان پٹ فریکوئینسی		54 ~ 858MHz
			بینڈوڈتھ		6M
			نکشتر		8 وی ایس بی
ملٹی پلیکسنگ	زیادہ سے زیادہ PID ری میپنگ	128فی ان پٹ چینل
	فنکشن	PID دوبارہ کرنا(خود بخود یا دستی طور پر)
		Aدرست پی سی آر ایڈجسٹ
		PSI / SI ٹیبل تیار کریںaمکمل طور پر
کھرچنا	زیادہ سے زیادہ سمپلکریپٹ CA	4
	معیاری	ETSI 101 197, ETSI 103 197
	رابطہ	مقامی / ریموٹ کنیکشن
ماڈلن	QAM چینل	4
	معیاری	EN300 429 / ITU-T J.83A / B / C
	میر	d40db
	آریف فریکوئینسی	30 ~ 999MHz ، 1KHz قدم
	آریف آؤٹ پٹ لیول	-10. 0dbm، 0.1db قدم ------ ورژن 1 -20. 0dbm ، 0.1db قدم ------ ورژن 2
	علامت کی شرح	5.0محترمہ ~9.0ایم ایس پیs, 1ksps قدم
		J.83A		J.83B		J.83C
	نکشتر	16/32/64/128/256 قم		64/256 قم		64/256 قم
	بینڈوڈتھ	8M		6M		6M
سسٹم	مقامی انٹرفیس	LCD + کنٹرول کے بٹن
	ریموٹ مینجمنٹ	ویب این ایم ایس
	اسٹریم آؤٹ	4*ایم پی ٹی ایسUDP سے زیادہآؤٹ (آر جے 45 ، 100)0M، یونیکاسٹ / ملٹی کاسٹ)
	زبان	انگریزی اور چینی
	سافٹ ویئر اپ گریڈنگ	ویب اور USB
جنرل	طول و عرض (WDH)	482 ملی میٹر ×300ملی میٹر × 44.5 ملی میٹر
	درجہ حرارت	0~45℃(آپریشن)؛ -20 ~ 80℃(ذخیرہ)
	طاقت	AC100V ± 1050 / 60Hz; AC 220V ± 10٪ ،50 / 60HZ
