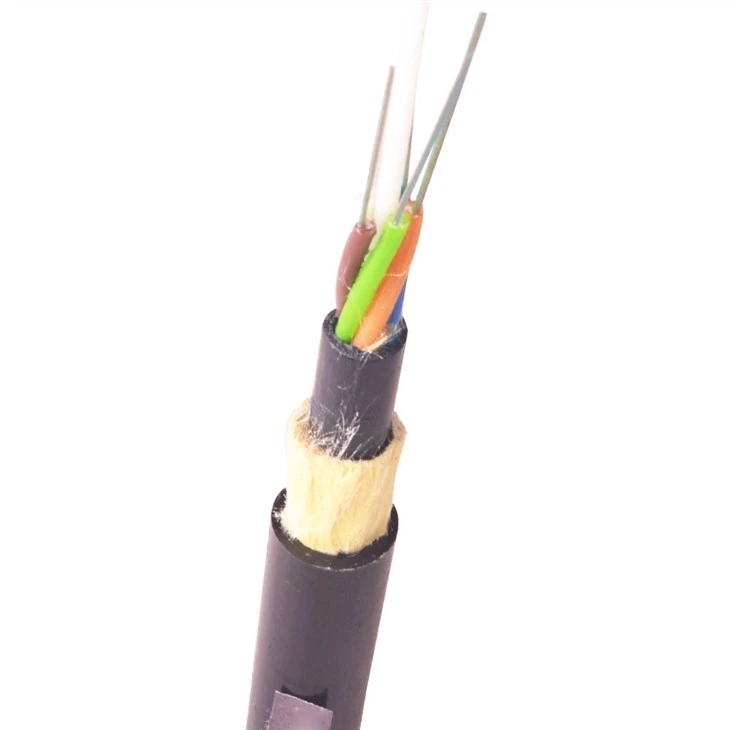

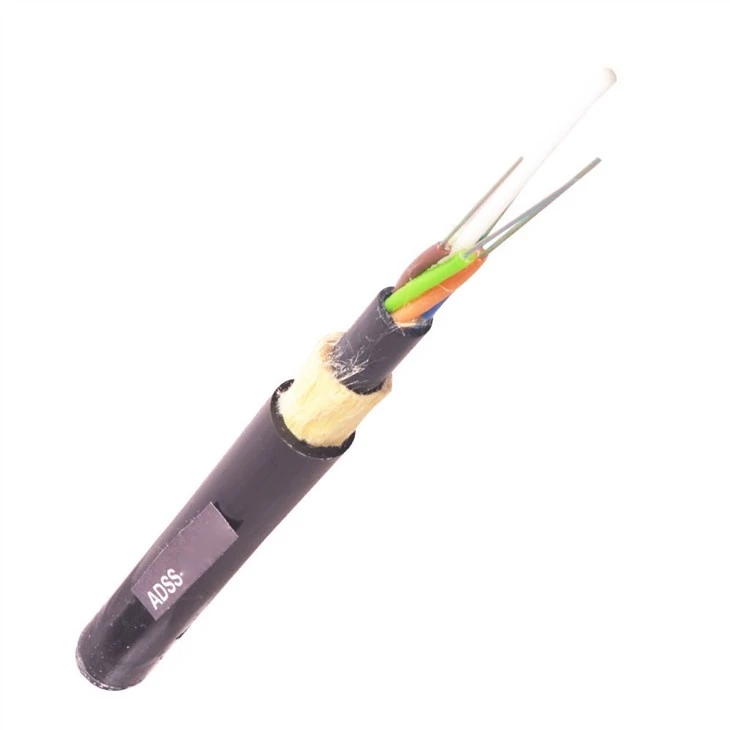

بیرونی فضائی آپٹیکل کیبل ADSS
بیرونی فضائی آپٹیکل کیبل ADSS
اے ڈی ایس ایس او پی جی ڈبلیو اور او پی اے سی کا متبادل ہے جس کی تنصیب کی لاگت کم ہے۔ کیبلز کو اتنا مضبوط ڈیزائن کیا گیا ہے کہ سپورٹ ٹاورز کے مابین 700 میٹر لمبائی تک انسٹال کیا جاسکے۔ اے ڈی ایس ایس کیبل کو وزن میں ہلکا پھلکا اور چھوٹا قطر بنایا گیا ہے تاکہ کیبل کے وزن ، ہوا اور برف کی وجہ سے ٹاور کے ڈھانچے پر بوجھ کم ہوسکے۔
کیبل کی ساخت اورپیرامیٹر
ایس این | آئٹم | یونٹ | قدر | |||
1 | ریشوں کی تعداد | شمار | 4~24 | 36/48/72 | 96 | 128/144 |
2 | فی ٹیوب میں ریشوں کی تعداد | شمار | 4 | 12 | 12 | 12 |
3 | عناصر کی تعداد | شمار | 6 | 6 | 8 | 12 |
4 | بیرونی میان کی موٹائی | ملی میٹر | 1.7 | 1.7 | 1.7 | 1.7 |
5 | کیبل قطر（±5%） | ملی میٹر | 10.8 | 11.4 | 13.0 | 16.3 |
6 | کیبل وزن（±10%） | کلوگرام / کلومیٹر | 83 | 90 | 128 | 199 |
7 | زیادہ سے زیادہ قابل تناؤ | N | 2700 | |||
8 | قلیل مدتی کچلنا | N / 100 ملی میٹر | 1000 | |||
9 | اسپین | m | 100 | |||
10 | ہوا کی رفتار | کلومیٹر / گھنٹہ | ≤35 | |||
11 | برف کی موٹائی | ملی میٹر | 0 | |||
نوٹ: مکینیکل سائز برائے نام اقدار ہیں۔
نظری کی خصوصیتکیبل
کم سے کم موڑنے رداس کے لئےتنصیب
جامد: 10 ایکس کیبل قطر متحرک: 20 ایکس کیبلقطر
2.2درخواست حرارت کی حدآپریشن: -40℃ ~ +60℃ تنصیب: -10℃ ~ +60℃ ذخیرہ / نقل و حمل: -40℃~ +60℃
مین میکانکی&؛ ماحولیاتی کارکردگیپرکھ
آئٹم | ٹیسٹ کا طریقہ کار | قبولیت کی شرط |
تناؤ کی طاقت آئی ای سی 60794-1-2-E1 | -لوڈ:زیادہ سے زیادہ قابل اجازتتناؤ -کیبل کی لمبائی: کے بارے میں50m -لوڈ کا وقت:1 منٹ | -فائبر اسٹرین£0.33% -نہ فائبر بریک اور نہ میاننقصان |
کچلنے والا ٹیسٹ IEC 60794-1-2-E3 | -لوڈ: مختصر مدتکچلنا -لوڈ کا وقت:1 منٹ | -نقصان میں تبدیلی£0.1dB@1550nm -نہ فائبر بریک اور نہ میاننقصان |
