سنگل موڈ فائبر آپٹیکل کیبل
سنگل موڈ فائبر آپٹیکل کیبل
تفصیل

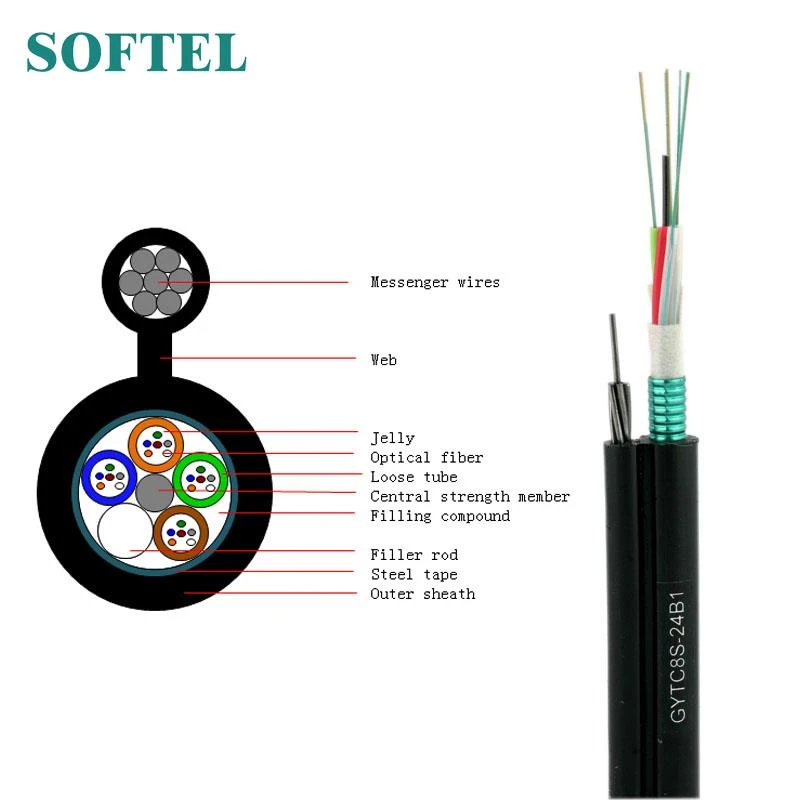

فولاد تار اور نمی کی رکاوٹ اندرونی میان کے دھاتی مرکزی طاقت کے رکن کے ساتھ اسٹیل میسنجر تار کو شامل کرتے ہوئے ، یہ واحد موڈ فائبر آپٹیکل کیبل اوور ہیڈ تنصیب کے لئے موزوں ہے جیسے قطب سے قطب یا قطب ٹو احاطے۔
آپٹیکل فائبر کی خصوصیت (G652D فائبر)
موڈ فیلڈ قطر (1310nm): 9.2 ملی میٹر ± 0.4 ملی میٹر
موڈ فیلڈ قطر (1550nm): 10.4 ملی میٹر ± 0.8 ملی میٹر
کیبلڈ فائبر (ایل سی سی) کی طول موج کو کاٹ دیں: 60 1260nm
توجہ 1310nm: £ 0.36dB / کلومیٹر
توجہ 1550nm پر: £ 0.22dB / کلومیٹر
1550nm (100 موڑ ، 30 ملی میٹر رداس) پر موڑنے والا نقصان: £ 0.05dB
1288 سے 1339nm کی حد میں بازی: £ 3.5ps / (nm • کلومیٹر)
1550nm پر منتشر: £ 18ps / (nm • کلومیٹر)
صفر بازی طول موج پر منتشر ڈھال: £ 0.092ps / (nm2 • کلومیٹر)
جہتی خصوصیات
عہدہ | زیادہ سے زیادہ نمبر | اسٹیل وائر / اسٹینڈ | پھنسے ہوئے | برائے نام کیبل | برائے نام کیبل |
فی ٹیوب فائبر کی | قطر (ملی میٹر) | یونٹس | قطر (ملی میٹر) | وزن (کلوگرام / کلومیٹر) | |
GYTC8S 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
GYTC8S 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
GYTC8S 74-96 | 12 | 2.3 | 8 | 14.9X33.0 | 390 |
GYTC8S 98-120 | 12 | 2.3 | 10 | 16.8X33.0 | 390 |
GYTC8S 122-144 | 12 | 2.3 | 12 | 18.8X35.0 | 440 |
مکینیکل&؛ ماحولیاتی خصوصیات
آئٹم | سنگل موڈ فائبر آپٹیکل کیبل کی خصوصیات | ||
GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
تناؤ کی طاقت | 9000N | 10000N | 12000N |
مزاحمت کو کچلنے | 1000/100 ملی میٹر | ||
تنصیب کے دوران | 20 ٹائم کیبل قطر | ||
تنصیب کے بعد | 10 ٹائم کیبل قطر | ||
میسنجر تار | قطر: 1.2 ملی میٹر 7 اسٹیل وائر اسٹراڈ | ||
ذخیرہ (° c) | -50 to+70 | ||
آپریٹنگ (° c) | -40 to+60 | ||
