فائبر ٹیسٹر منی او ٹی ڈی آر۔

یہ فائبر ٹیسٹر منی او ٹی ڈی آر فائبر آپٹک پیمائش کی کارکردگی اور افادیت میں ایک بڑی چھلانگ کو آگے بڑھاتا ہے۔

انکوائری بھیجنے

مصنوعات کا تعارف

فائبر ٹیسٹر منی او ٹی ڈی آر۔

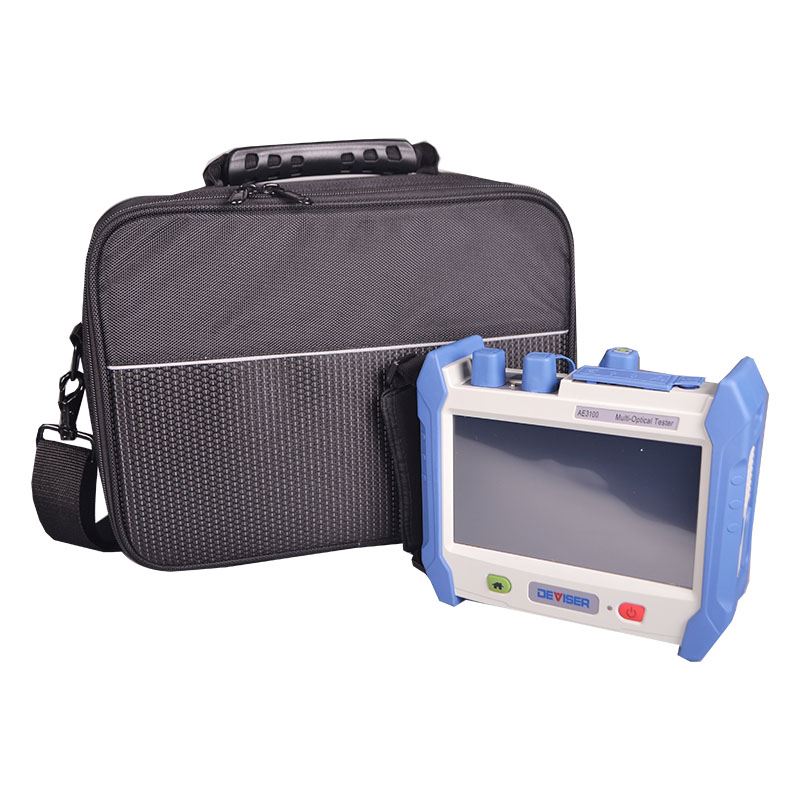

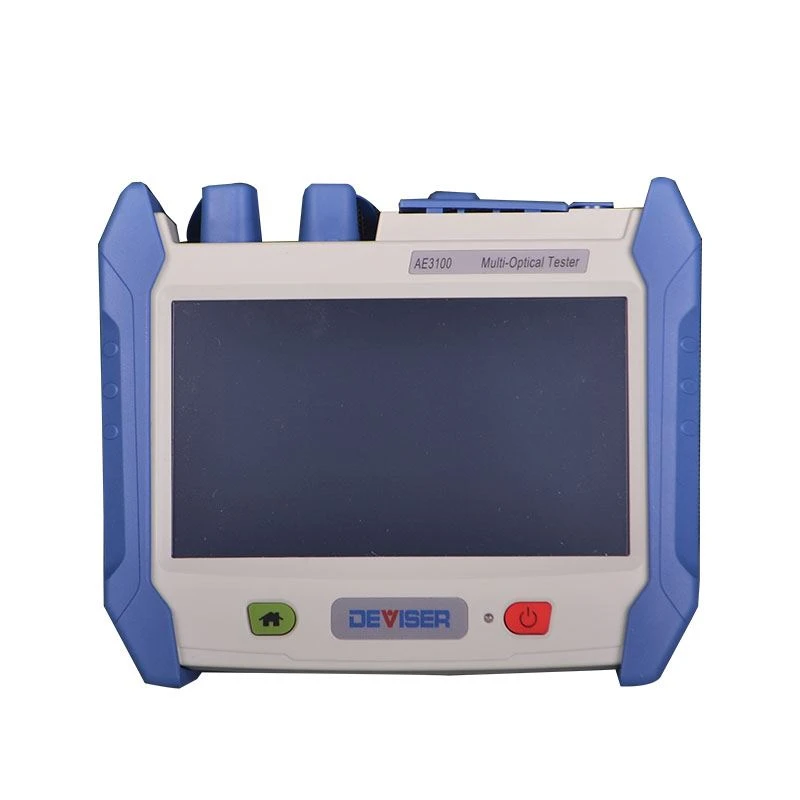

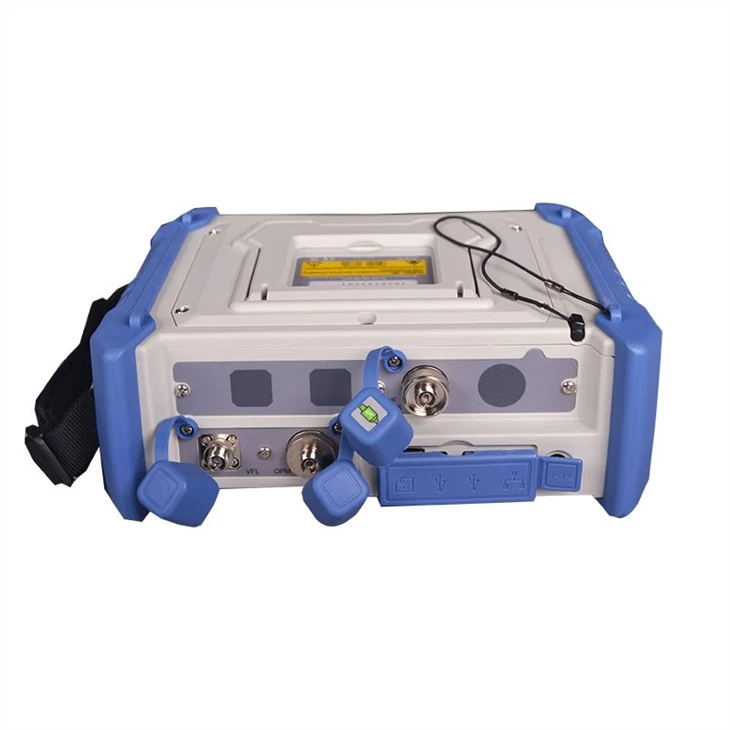

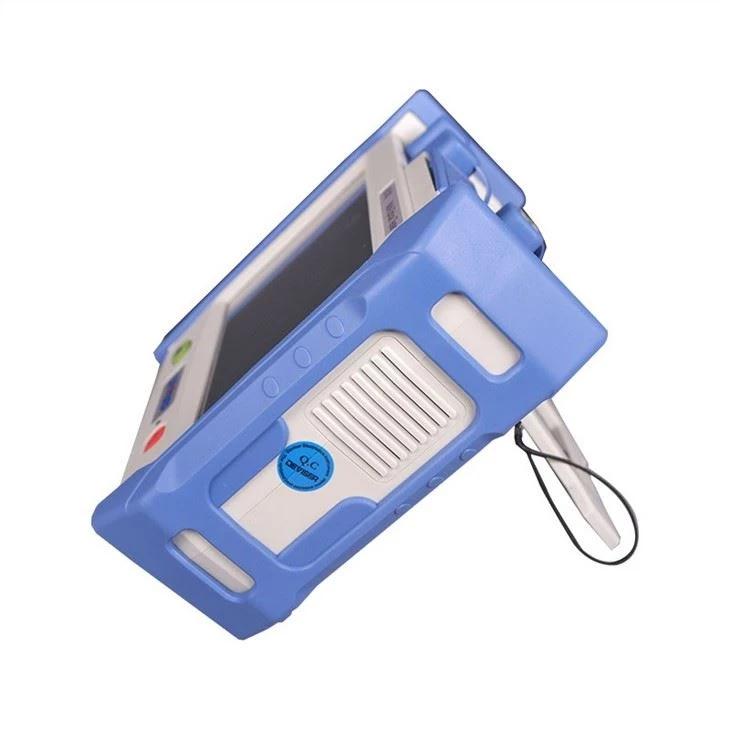

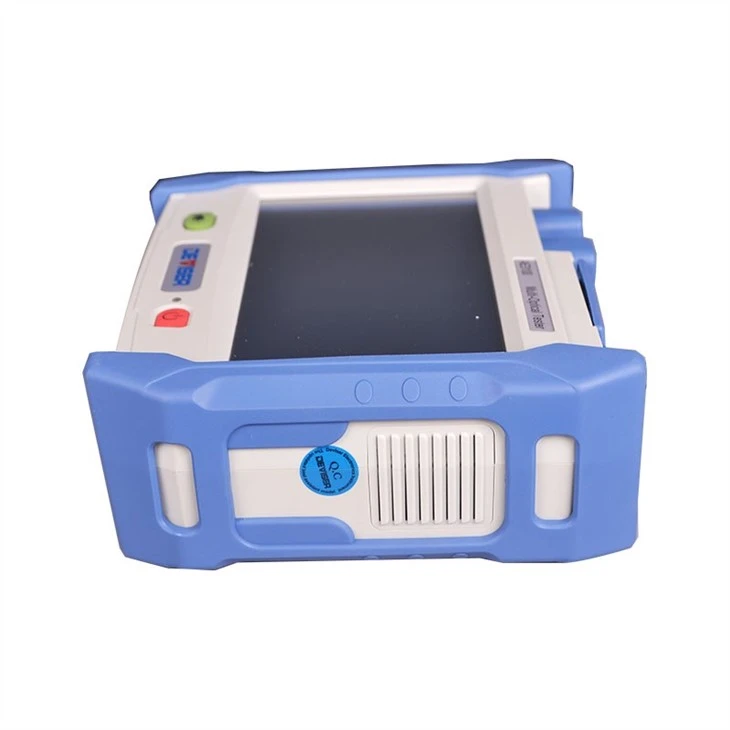

پروڈ کٹ ڈسپلے۔

فائبر ٹیسٹر منی او ٹی ڈی آر۔

ٹچ اسکرین کنٹرول ، ماڈیولر پلیٹ فارم ، اور ریئل ٹائم تجزیہ صرف چند نئی خصوصیات ہیں جو اس نئے او ٹی ڈی آر کو مثالی آپٹیکل ٹیسٹ آلہ بناتی ہیں تاکہ رسائی کے نیٹ ورک ، تعمیر ، تعیناتی کی دیکھ بھال& ver ایف ٹی ٹی ایچ نیٹ ورکس کی تصدیق 28 سے 39dB تک ایپلی کیشنز اور ضروریات ، دوہری یا ایک سے زیادہ طول موج کی وسیع رینج کو پورا کرنے کے لیے مختلف ماڈل دستیاب ہیں۔

خصوصیات

• 7 "، 800x480 LCD ٹچ اسکرین آپ کی انگلیوں پر طاقت اور سہولت رکھتا ہے • 0.8m ایونٹ ڈیڈ زون ، 3m اٹینیویشن ڈیڈ زون بہترین مختصر فاصلے کی کارکردگی

dynamic وسیع متحرک رینج کوریج (28 - 45dB)

کم از کم 5cm ریزولوشن

vent واقعات کا ذہین تجزیہ

stability بہترین استحکام اور تکرار

G" F فائبر پاس" ذہین تجزیہ کی خصوصیت

our آپ کی پیمائش کی ضروریات کے لیے ایک سے زیادہ اختیارات ، بشمول VFL power پاور میٹر lights لائٹس سورس opt آپٹیکل فائبر مائیکروسکوپ Q QAManalysismodule

user مکمل صارف ڈیٹا پورٹس LAN ، USB ، SD ،& کی مدد کریں۔

results نتائج مختلف قسم کے تجزیہ افعال کی حمایت کرتے ہیں ، جیسے ORL ، 4pt ، ڈیفائن سیکشن وغیرہ۔

درخواست

•FTTH کی تعمیر ، تعیناتی ، دیکھ بھال اور تصدیق۔نیٹ

•LAN کی بنیاد پر تعمیر ، تعیناتی ، دیکھ بھال اور تصدیق۔فائبر.

•MAN کی بنیاد پر تعمیر ، تعیناتی ، دیکھ بھال اور تصدیق۔فائبر.

تفصیلات

ماڈل	اے ای 3100 اے۔	AE3100B۔	AE3100C۔	AE3100D۔
جنرل پیرامیٹر
طول موج (این ایم)	1310/1550	1310/1550/1625	1310/1550/1650	1310/1550/1490
طول موج کی درستگی (این ایم)	±20
متحرک (ڈی بی)	30/28	34/32	36/34	39/37
ایونٹ ڈیڈ زون (ایم)	≤1.5m	≤1.5m	≤0.8m
اٹینیوشن ڈیڈ زون (ایم)	≤6m	≤5m	≤4m	≤4m
فاصلے کی حد	100 میٹر ، 400 میٹر ، 1.5 کلومیٹر ، 3 کلومیٹر ، 6 کلومیٹر ، 12 کلومیٹر ، 25 کلومیٹر ، 50 کلومیٹر ، 100 کلومیٹر ، 200 کلومیٹر ، 400 کلومیٹر
نمونے لینے کی قرارداد (ایم)	0.05 ~ 12.8
سیمپلنگ پوائنٹ (میٹر)	256000
فاصلے کی درستگی (میٹر)	± (0.75m {{4}} 0.005 % x فاصلہ۔ نمونے لینے کی قرارداد)	± (0.75m {{4}} 0.001 % x Distance + Sampling Resolution)
نقصان کی دہلیز	0.01dB
نقصان کا حل۔	0.001 ڈی بی
پلس کی چوڑائی	3ns ، 5ns ، 10 ns ، 30 ns ، 50 ns ، 100 ns ، 200 ns ، 500 ns ، 1µs ، 2µs ، 5µs ، 10µs ، 20µs
پیمائش وقت کی حد	5s ~ 5min ، ریئل ٹائم۔
یادداشت کی صلاحیت	& gt 10،000 10،000 OTDR ٹریسس ، USB یا کمپیوٹر پر برآمد کرنے کے قابل۔
دیگر پیرامیٹر
ڈسپلے	7 انچ (178 ملی میٹر) 800 × 480 ڈاٹ میٹرکس TFT ٹچ اسکرین۔
انٹرفیس	USB2.0 2۔ ، RJ45 × 1 ، LAN × 1 (10M/100M) ، TF × 1 (Max ، 64GB)
بیٹری کی خود مختاری	پیمائش کے استعمال کے 11 گھنٹے (زیادہ سے زیادہ)
زبان	چینی ، انگریزی ، ہسپانوی ، پرتگالی ، فرانسیسی ، روسی ، اطالوی (جرمن ، کورین اور عربی اختیاری ہیں)
طول و عرض (L × W × D)	206 ملی میٹر x 171 ملی میٹر x 75 ملی میٹر ، انچ: 8.11 "x 6.73" x 2.95 "
وزن (کلوگرام (ایل جی)	[جی جی] لیفٹیننٹ 2 کلو یا< 4.41 پونڈ
