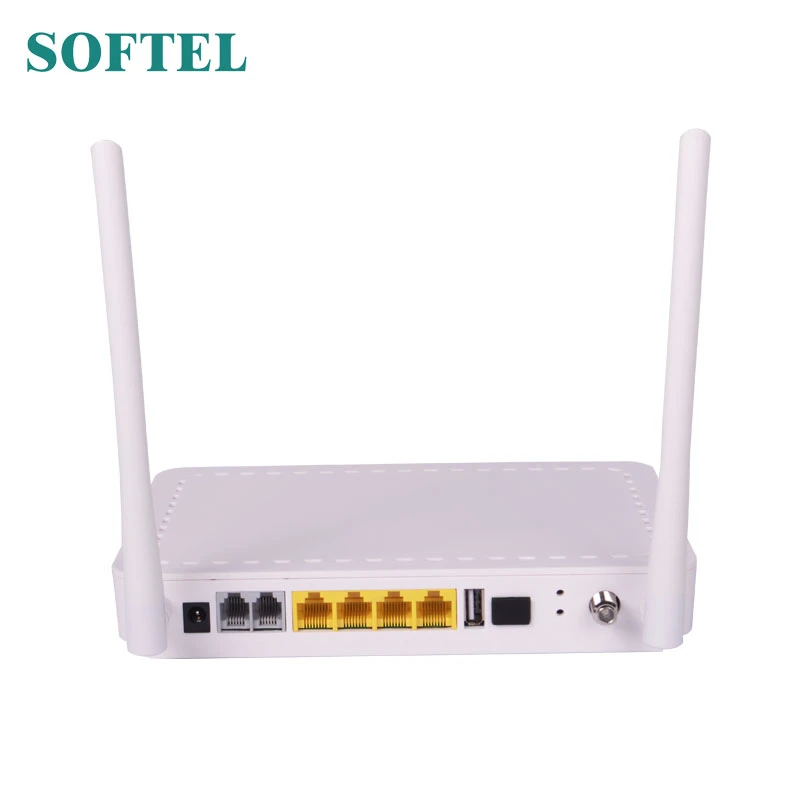

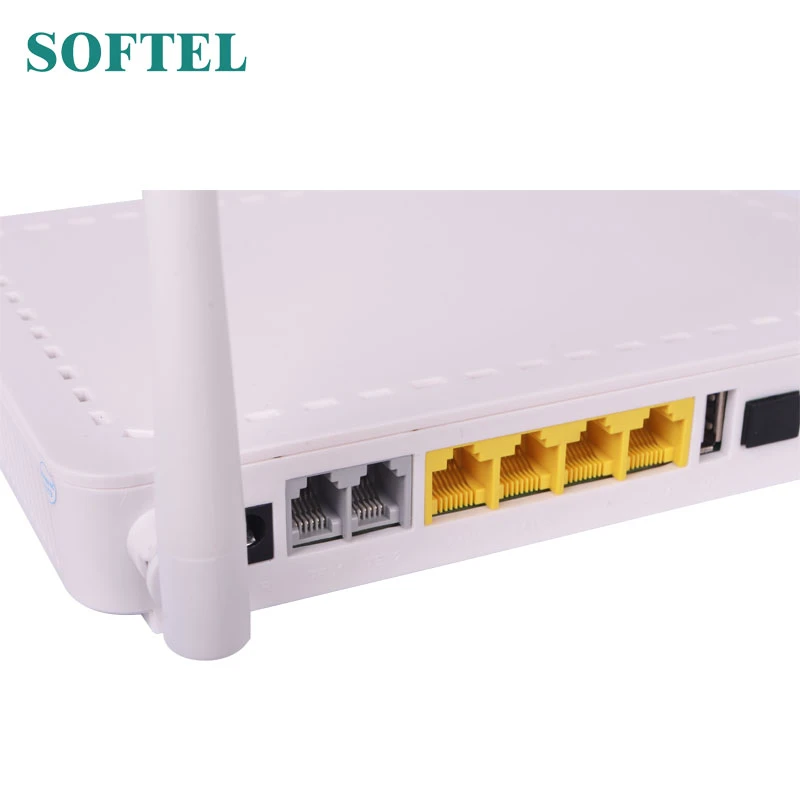

1 برتنوں کے ساتھ 1GE 3FE CATV وائی فائی GPON ONT

1

پی ڈبلیو آر

بجلی کی حیثیت

آن: او این ٹی میں بجلی چل رہی ہے۔ آف: او این ٹی بجلی بند ہے۔

2

LOS

GPON آپٹیکل سگنل

پر: رسیور حساسیت سے کم آپٹیکل طاقت؛
آف: عام طور پر آپٹیکل

3

PON

او این ٹی رجسٹر

پر: او ایل ٹی میں اندراج کروانے میں کامیابی؛
پلکیں مارنا: او ایل ٹی میں اندراج کے عمل میں؛ آف: او ایل ٹی میں اندراج کے عمل میں؛

4

TEL1-2

ٹیلیفون پورٹ کی حیثیت

پر:ٹیلی پورٹ کے درمیان رابطہ
اور صوتی سرور چمکتا ہوا سیٹ اپ کیا گیا ہے:ٹیلی پورٹ کی آواز سروس قائم ہے۔
بند:ٹیلی پورٹ کے درمیان رابطہ
اور صوتی سرور سیٹ اپ نہیں ہے۔

5

LAN1-4

LAN پورٹ کی حیثیت

آن: ایتھرنیٹ کنکشن عام ہے۔ پلکیں مارنا: ایتھرنیٹ پورٹ کے ذریعے ڈیٹا منتقل کیا جارہا ہے۔
آف: ایتھرنیٹ کنکشن قائم نہیں ہے۔

6

وائی ​​فائی

وائی ​​فائی

پلک جھپکنا:ڈیٹا منتقل کیا جارہا ہے
پر:Wi-Fi فنکشن کھلتا ہے

7

CATV

CATV کی حیثیت

پر:سی اے ٹی وی آپٹیکل نارمل
بند:سی اے ٹی وی سگنل موصول نہیں ہوئے

انٹرفیس

PON انٹرفیس

1 * GPON پورٹ ، FSAN G.984.2 معیار ، کلاس B + بہاو ڈیٹا کی شرح:2.488Gbps
اپ اسٹریم ڈیٹا کی شرح:1.244Gbps ایس سی / پی سی سنگل موڈ فائبر
28dB لنک نقصان اور 1: 128 کے ساتھ 20KM فاصلہ

CATV انٹرفیس

1 آریف آؤٹ پٹ
ایف قسم کا کنیکٹر

پوٹس پورٹ

2 * RJ11 جس میں 3REN زیادہ سے زیادہ 1 کلومیٹر کی دوری ہے
متوازن رنگ ، 50V آر ایم ایس

ایتھرنیٹ انٹرفیس

1 * 10/100 / 1000M اور 3 * 10/100 آٹو مذاکرات مکمل / نصف ڈوپلیکس وضع
RJ45 کنیکٹر آٹو MDI / MDI-X 100m فاصلہ

USB انٹرفیس

1 * USB 2.0 انٹرفیس ٹرانسمیشن کی شرح: 480Mbps

پاور انٹرفیس

12V ڈی سی بجلی کی فراہمی

کارکردگی

پیرامیٹرز

PON
آپٹیکل پیرامیٹر

لہر کی لمبائی: Tx 1310nm، Rx1490nm Tx آپٹیکل پاور: 0.5 ～ 5dBm
Rx حساسیت: -28dBm

سنترپتی آپٹیکل پاور: -8dBm رابط کی قسم: ایس سی
آپٹیکل فائبر: 9 / 125ɥm سنگل موڈ فائبر

ڈیٹا ٹرانسمیشن پیرامیٹر

PON تھرا پٹ: بہاو 2.488Gbit / ss؛ upstream 1.244Gbit / s
ایتھرنیٹ: 100 ایم بی پی ایس یا 1000 ایم بی پی ایس پیکٹ میں کمی کا تناسب: جی جی لیفٹیننٹ 1 1 * 10E-12
دیر: جی جی لیفٹیننٹ؛ 1.5 ملی میٹر

کاروباری صلاحیت

پرت 2 تار کی رفتار سوئچنگ
VLAN TAG / UNTAG کی حمایت کریں ， VLAN ترجمہ پورٹ پر مبنی رفتار کی حد کو سپورٹ کریں
ترجیحی درجہ بندی کی حمایت کرتے ہیں
سپورٹ لنک سراغ لگانا

نیٹ ورک مینجمنٹ

مینجمنٹ وضع

معیاری مطابق OMCI انٹرفیس جیسا کہ ITU-T G.984.4 کی حمایت TR069 اور WEB انتظامیہ کی طرف سے وضاحت کی گئی ہے

مینجمنٹ فنکشن

اسٹیٹس مانیٹر ، کنفگریشن مینجمنٹ ، الارم
مینجمنٹ ، لاگ مینجمنٹ

جسمانی خصوصیات

شیل

پلاسٹک کے سانچے

طاقت

بیرونی 12 وی ڈی سی / 1 اے بجلی کی فراہمی اڈاپٹر
بجلی کی کھپت:<؛ 7W

طول و عرض اور وزن

آئٹم طول و عرض:200 ملی میٹر (ایل) x 140 ملی میٹر (ڈبلیو) ایکس 32 ملی میٹر (ایچ)
چیز کا وزن:0.3 کلوگرام

ماحولیاتی نردجیکرن

آپریٹنگ درجہ حرارت: 0 سے 50ºC اسٹوریج درجہ حرارت: -40 سے 85ºC
آپریٹنگ نمی: 10 to سے 90 Non (غیر سنکشیپن)
ذخیرہ نمی: 10 to سے 90 ((غیر سنکشیپن)
