آپٹیکل ریسیورز کی عام خرابیوں کا سراغ لگانا
آپٹیکل ریسیور کی ناکامیوں کو تقریباً تین قسموں میں تقسیم کیا جا سکتا ہے: ایک پاور سپلائی کی ناکامی، دوسری آپٹیکل کیبل روٹنگ کی ناکامی، اور تیسری آپٹیکل آلات کی ناکامی ہے۔ یہ تینوں حصے پورے آپٹیکل ٹرانسمیشن سسٹم میں ایک دوسرے سے جڑے ہوئے ہیں۔ اس بات سے کوئی فرق نہیں پڑتا ہے کہ کون سا حصہ ناکام ہو جاتا ہے، یہ آپٹیکل اسٹیشن کو کوئی سگنل نہیں دیتا، یا بعض اوقات کوئی سگنل نہیں دیتا، اور سگنل بہت کم ہوتا ہے۔ ذیل میں کچھ عام خرابیوں کا تجزیہ اور علاج ہے۔
غلطی 1: آپٹیکل اسٹیشن کے نیچے کے صارفین بعض اوقات ایسے سگنلز کی اطلاع دیتے ہیں جو کبھی کبھی موجود نہیں ہوتے ہیں۔
تجزیہ اور پروسیسنگ؛ سب سے پہلے، بجلی کی فراہمی کی صورت حال کو چیک کریں، 60V پاور سپلائی کو 220V پاور سپلائی پوائنٹ، اور آپٹیکل ریسیور کو بجلی کی فراہمی کو چیک کریں۔ لائن کے اس حصے میں تمام کنیکٹرز کو احتیاط سے چیک کیا جانا چاہیے۔ جب ایک کنیکٹر کا رابطہ معمولی خراب ہوتا ہے، تو یہ ہو سکتا ہے کہ اگنیشن آکسیجن کی تہہ پیدا کرتی ہے، رابطے کی مزاحمت کو بڑھاتی ہے، اور پھر آپٹیکل ریسیور کو وقفے وقفے سے کام کرنے کا سبب بنتی ہے۔ اس وقت، یہاں تک کہ اگر سگنل کام کر رہا ہے، معیار بہت خراب ہے. دوم، آپٹیکل اسٹیشن کی گراؤنڈنگ کو چیک کریں۔ اگر کوئی گراؤنڈنگ نہیں ہے یا گراؤنڈنگ ناقص ہے، یا یہ بے نقاب تار کے بہت قریب ہے، جمع ہونے کے طویل عرصے کے بعد، مضبوط جامد بجلی بھی اسٹیل اسٹرینڈ پر جمع ہوگی، جو آپٹیکل اسٹیشن میں سگنل کی ناکامی کا سبب بھی بنے گی۔ اب اور پھر۔
غلطی 2: آپٹیکل اسٹیشن کی بجلی کی فراہمی معمول کی ہے، لیکن آؤٹ پٹ سگنل بہت کم ہے یا کوئی سگنل نہیں ہے۔
تجزیہ اور پروسیسنگ؛ اس صورت حال کا سامنا کرتے وقت، سب سے پہلے سامنے والے آپٹیکل ٹرانسمیٹر کے ذریعے لے جانے والے دوسرے آپٹیکل اسٹیشنوں کے سگنل کی حالت کے بارے میں پوچھیں۔ اگر دوسرے آپٹیکل اسٹیشنوں کا سگنل بھی بہت کم ہے یا کوئی سگنل نہیں ہے تو کمپیوٹر روم میں ٹرانسمیٹر اور سامنے والے سامان کی ورکنگ اسٹیٹس چیک کریں، اگر فرنٹ اینڈ کا سامان نارمل ہے تو اس کا معائنہ کرنا ضروری ہے۔ آپٹیکل اسٹیشن کے برانچ پوائنٹ سے فرنٹ اینڈ تک آپٹیکل کیبل کا راستہ یہ دیکھنے کے لیے کہ آیا اسے باہر سے نقصان پہنچا ہے۔ اگر آپٹیکل کیبل روٹنگ کا ماحول بہت پیچیدہ ہے، یا زیر زمین پائپ لائن بچھائی گئی ہے، تو اس کا بصری معائنہ نہیں کیا جا سکتا، اور فیصلہ کرنے کے لیے ٹیسٹنگ آلات کا استعمال کرنا ضروری ہے۔ مثال کے طور پر؛ بریک پوائنٹ کی اصل پوزیشن معلوم کرنے اور ٹربل شوٹ کرنے کے لیے OTDR کے بریک پوائنٹ ڈیٹیکشن فنکشن کا استعمال کریں۔
فالٹ 3، آپٹیکل اسٹیشن میں آؤٹ پٹ ہے، لیکن سگنل کم ہے۔
تجزیہ اور پروسیسنگ؛ سامنے والے سرے سے آپٹیکل اسٹیشن تک کا پتہ لگانے کے لیے، OTDR کا پتہ لگانے کے بعد کے گراف کے مطابق، گراف پر بڑی توجہ کے ساتھ آپٹیکل کیبل کی اصل پوزیشن معلوم کریں، اور چیک کریں کہ کیا لائن کی وجہ سے قریبی آپٹیکل کیبل کا رنگ قطر ہے ٹکرانے یا ہُک ہونے سے چھوٹا ہو جاتا ہے، اور یہاں تک کہ فائبر آپٹک کیبل بھی مڑ گئی ہے۔ اس ناکامی کو عام طور پر صرف آپٹیکل کیبل کو اس کی اصل حالت میں بحال کرنے کی ضرورت ہوتی ہے، اور سگنل معمول پر واپس آسکتا ہے۔
غلطی 4، آپٹیکل ریسیور میں کوئی RF آؤٹ پٹ نہیں ہے۔

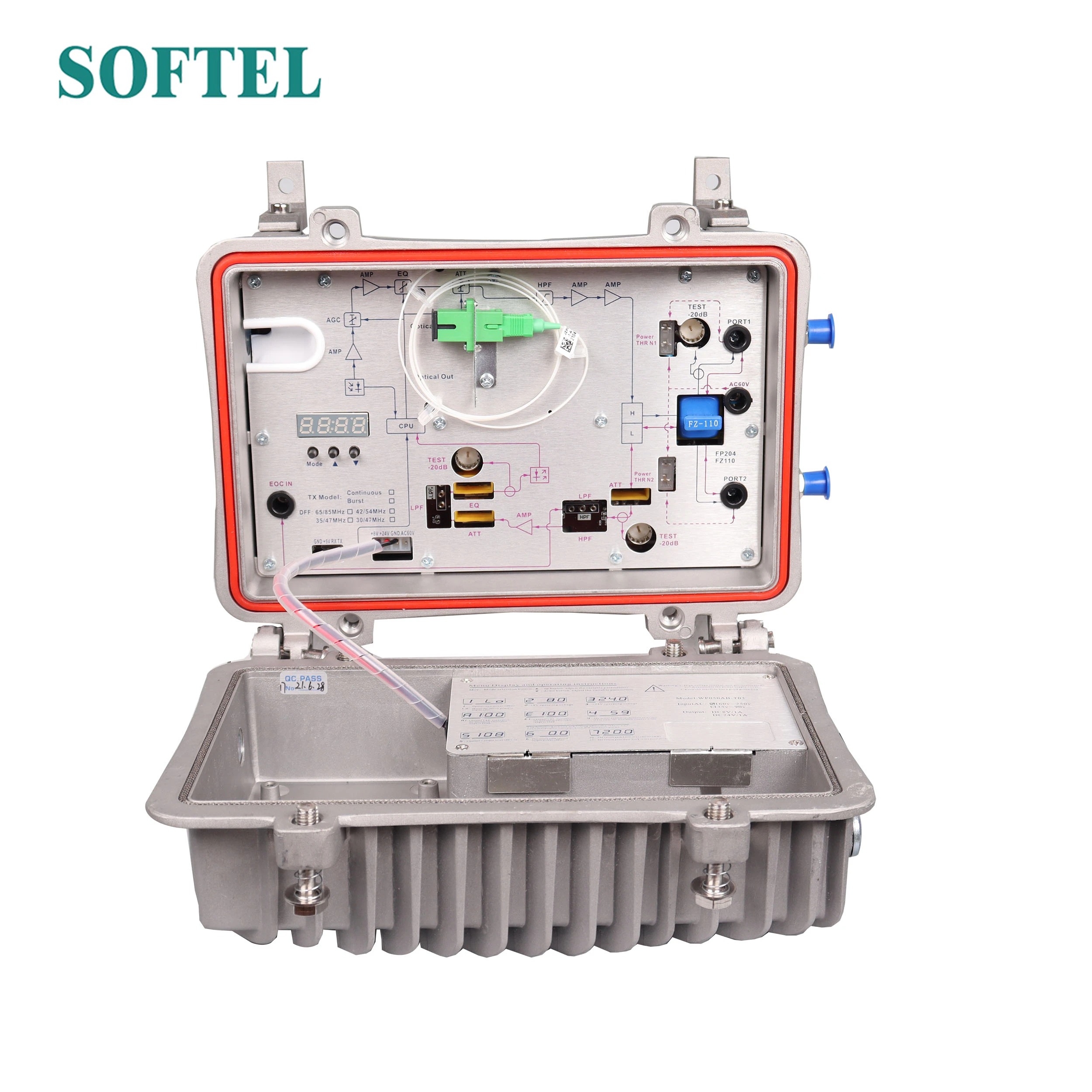

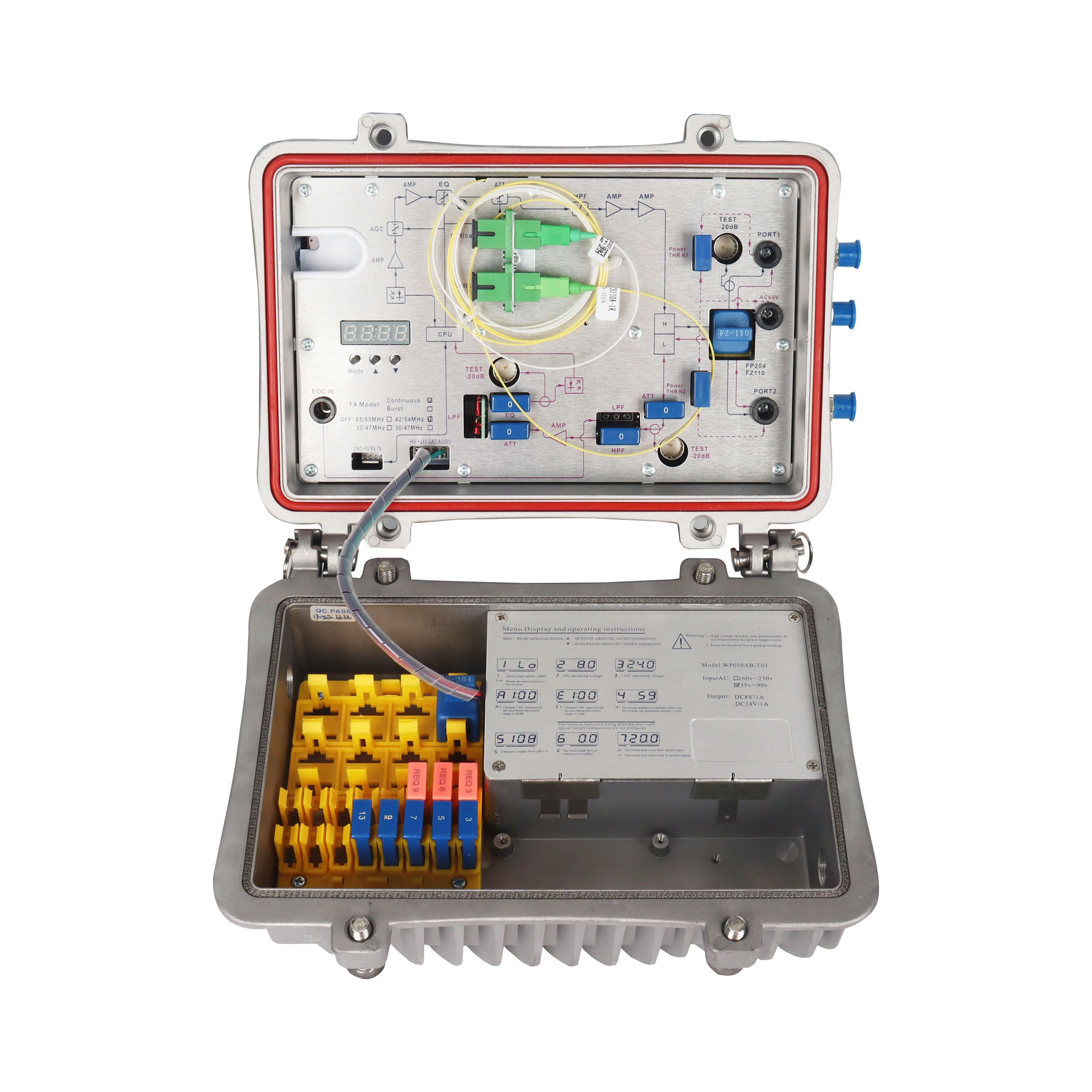

تجزیہ اور پروسیسنگ؛ آپٹیکل ہیئر چیک کرنے کے بعد، روٹنگ، اور پاور سپلائی لائنیں نارمل ہیں، آپٹیکل ریسیور کو خود چیک کرنا ضروری ہے۔ سب سے پہلے، آپٹیکل ریسیور کو آن کریں تاکہ یہ معلوم ہو سکے کہ آیا کوئی پانی داخل ہو رہا ہے، اور کیا جلنے کی بو آ رہی ہے۔ کیونکہ، جب آپٹیکل ریسیور پانی میں داخل ہوتا ہے یا گھس جاتا ہے، جیسا کہ مشین کے اندر اور باہر کا درجہ حرارت تبدیل ہوتا ہے، مشین کے اندر پانی کی چھوٹی بوندیں بن جاتی ہیں، جو آسانی سے سرکٹ بورڈ پر شارٹ سرکٹ کا سبب بن سکتی ہیں اور چنگاریاں پیدا ہو سکتی ہیں۔ اس وقت، کبھی کبھار سگنلز ہوں گے، اور ایک مدت کے بعد، الیکٹرانک اجزاء جل جائیں گے، اور کوئی سگنل نہیں ہوگا۔ پھر آپٹیکل وصول کرنے والی طاقت اور فوٹو الیکٹرک تبادلوں کی صورتحال کو چیک کریں۔ TR سیریز کے آپٹیکل ریسیور میں آپٹیکل ان پٹ سگنل کے نقصان کے لیے الارم انڈیکیٹر ہوتا ہے۔ جب لائٹ آن ہوتی ہے تو اس کا مطلب ہے کہ ان پٹ پاور -6.5dBm سے کم ہے۔ 5V/mW پر آپٹیکل ان پٹ سگنل کی ان پٹ پاور ویلیو کو جانچنے کے لیے ملٹی میٹر کا استعمال کریں۔ اگلا، آپٹیکل ریسیور میں بجلی کی فراہمی کو چیک کریں۔ بعض اوقات آپٹیکل وصول کرنے والا ماڈیول عام طور پر کام کرتا ہے، لیکن الیکٹریکل سگنل ایمپلیفائنگ ماڈیول کام نہیں کرتا، کیونکہ ایمپلیفائنگ ماڈیول فراہم کرنے والی ڈی سی لائن ناقص ہے۔ اس قسم کی ناکامی اکثر اوپری اور نچلے حصوں کے درمیان ڈی سی کنکشن کی وجہ سے ہوتی ہے جب کیسنگ کو باندھ دیا جاتا ہے، یا کیسنگ کے پیچ کو سخت نہیں کیا جاتا ہے، اور پانی داخل ہوتا ہے اور شارٹ سرکٹ ہوتا ہے اور سرکٹ کو جلا دیتا ہے۔
غلطی 5، آپٹیکل ریسیور کی آؤٹ پٹ لیول کم ہے۔
تجزیہ اور پروسیسنگ؛ آپٹیکل ریسیور کی آؤٹ پٹ لیول کم ہونے پر تین صورتیں ہو سکتی ہیں۔
[1] ہائی اور لو اینڈ سگنل دونوں ناقص ہیں۔ اس قسم کی ناکامی کی بنیادی وجوہات یہ ہیں؛ 1. آپٹیکل فائبر اے پی سی ہیڈ کا ناقص رابطہ یا گندگی۔ 2. گین ایڈجسٹمنٹ پوٹینشیومیٹر یا داخل کی مزاحمت بڑی ہو جاتی ہے یا معیار اچھا نہیں ہوتا ہے۔ 3. ایمپلیفائر ماڈیول کی کارکردگی خراب ہو جاتی ہے۔
[2] ہائی اینڈ سگنل نارمل ہے، اور لو اینڈ سگنل ناقص ہے۔ اس رجحان کی بنیادی وجہ آؤٹ پٹ پورٹ، گین، اور بیلنس ایڈجسٹمنٹ پلگ ان کے آکسیکرن اور سنکنرن کی وجہ سے خراب رابطہ ہے۔ اور برابری کے آلے کے کھلے سرکٹ کی وجہ سے۔
[3] لو اینڈ سگنل نارمل ہے، اور ہائی اینڈ سگنل ناقص ہے۔ اہم وجوہات یہ ہیں: ایمپلیفائر ماڈیول کی کارکردگی خراب ہے، ہائی فریکوئنسی مقناطیسی کور ڈیوائس کی Q ویلیو کم ہو جاتی ہے، اور آپٹیکل مشین کے اندرونی اجزاء نمی سے متاثر ہوتے ہیں۔ بارش کے پانی کے داخلے کو روکنے کے لیے فیلڈ قسم کے آپٹیکل ریسیور کی ہوا کی تنگی کو بار بار چیک کیا جانا چاہیے۔
فالٹ 6، آپٹیکل ریسیور کا آؤٹ پٹ سگنل باہمی ماڈیولیشن اور موئیر مداخلت پیدا کرتا ہے۔
تجزیہ اور پروسیسنگ؛ وجہ یہ ہے کہ اندرونی فائدہ بہت زیادہ ہے، آؤٹ پٹ لیول اوورلوڈ ہے، ڈیکپلنگ کیپسیٹر کھلا یا غلط ہے، اور شیلڈنگ خراب ہے۔ یہ بیلنس انسرٹ، اور ڈیکوپلنگ کیپسیٹر کو تبدیل کرکے کیا جا سکتا ہے۔ اگر یہ غلط ہے تو، یمپلیفائر ماڈیول کو تبدیل کرنے کی ضرورت ہے۔
غلطی 7، آپٹیکل ریسیور کی آؤٹ پٹ لیول غیر مستحکم ہے۔
تجزیہ اور علاج: اس قسم کی ناکامی کی زیادہ تر وجوہات ڈھیلے پلگ ان اور ناقص رابطہ ہیں۔ کچھ متعلقہ اجزاء کے سولڈر جوائنٹ کمزور، غیر سولڈرڈ، وولٹیج ریگولیٹر بلاک، ایمپلیفائر ماڈیول، گین پلگ ان اور متعلقہ ریزسٹنس کیپیسیٹینس کے اجزاء کی کارکردگی خراب، غیر مستحکم کام، وغیرہ ہیں، جس کی وجہ سے آؤٹ پٹ سگنل میں اتار چڑھاؤ آتا ہے۔
غلطی 8: آپٹیکل ریسیور پر بجلی گرنے کے بعد، آؤٹ پٹ لیول کم ہے۔
تجزیہ اور پروسیسنگ؛ جب بیرونی لائن پر بجلی گرتی ہے، تو یہ عام طور پر آپٹیکل ریسیور کی پاور سپلائی کو نقصان پہنچاتی ہے۔ وہ پرزے جو آسانی سے خراب ہو جاتے ہیں ان میں لائٹننگ آریسٹر، ٹرانسفارمر، فلٹر کیپسیٹر، وولٹیج ریگولیٹر بلاک اور دیگر اجزاء شامل ہیں۔ کم آؤٹ پٹ لیول کی وجہ سگنل چینل کی رکاوٹ یا شارٹ سرکٹ ہے۔ فوٹو الیکٹرک کنورژن ماڈیول BGE887BO کی آؤٹ پٹ لیول چیک کریں۔ جب ان پٹ آپٹیکل پاور -1dB (1310nm) ہو، سطح 70dB کے لگ بھگ ہونی چاہیے۔ مساوات اور توجہ دینے کے بعد، ان پٹ پاور ایمپلیفائنگ ماڈیول BGY785A، ایمپلیفائنگ ماڈیول کے آؤٹ پٹ پن کی سطح 98dB ہے، تقسیم آؤٹ پٹ کے ذریعے F سیٹ سے منسلک، کور بورڈ کو ہٹا دیا، اور پتہ چلا کہ آؤٹ پٹ F کے درمیان کنکشن لائن سیٹ اور ڈسٹری بیوشن نیٹ ورک جل گیا ہے، اور ڈسٹری بیوشن کوائل کی موصلیت جل گئی ہے اور شارٹ سرکٹ ہو گیا ہے۔ ڈسٹری بیوشن کوائل کو ریوائنڈ کریں، سرکٹ بورڈ کے بریک پوائنٹ کو سولڈر کریں، اور آپٹیکل مشین معمول پر کام کرتی ہے۔
غلطی 9، آپٹیکل ریسیور کا آؤٹ پٹ سگنل غیر مستحکم ہے اور بے قاعدگی سے تبدیل ہوتا ہے۔
تجزیہ اور پروسیسنگ؛ سب سے پہلے روشنی خارج کرنے والے اور روشنی حاصل کرنے والے آلات کو چیک کریں۔ ڈیوائس کی وجہ کو ختم کریں۔ صارف کے سروے کے مطابق تیز ہوا چلنے کے بعد اتار چڑھاؤ کا یہ رجحان اکثر ہوتا ہے۔ صورت حال کے تجزیہ کے مطابق؛ فالٹ پوائنٹ اسپلائس باکس پر ہونے کا زیادہ امکان ہے۔ لائن کے ساتھ چیک کرنے پر معلوم ہوا کہ ایک لٹکا ہوا الگ کرنے والا باکس ہے جو ہوا کے تیز ہونے پر بہت زیادہ جھومتا ہے۔ کھولنے اور چیک کرنے پر معلوم ہوا کہ باکس میں کیبل کو دبانے والے کلپس ڈھیلے ہیں، آپٹیکل کیبل گھوم سکتی ہے، آپٹیکل فائبر سلاٹ سے باہر ہے، اور مرکزی فکسنگ اسکرو پر زخم ہے۔ جیسے جیسے باکس کے دونوں سروں پر آپٹیکل کیبلز گھومتی ہیں، مرکزی اسکرو پر لپٹی ہوئی آپٹیکل فائبر پھیل جاتی ہے اور اسپرنگ کی طرح بدل جاتی ہے، اور آپٹیکل فائبر کی قوت کشائی سگنل کی عدم استحکام کا باعث بنتی ہے۔ آپٹیکل کیبل کو دوبارہ دبائیں اور آپٹیکل فائبر کو ریل کریں، اور آپٹیکل مشین کا آؤٹ پٹ لیول نارمل ہے۔
