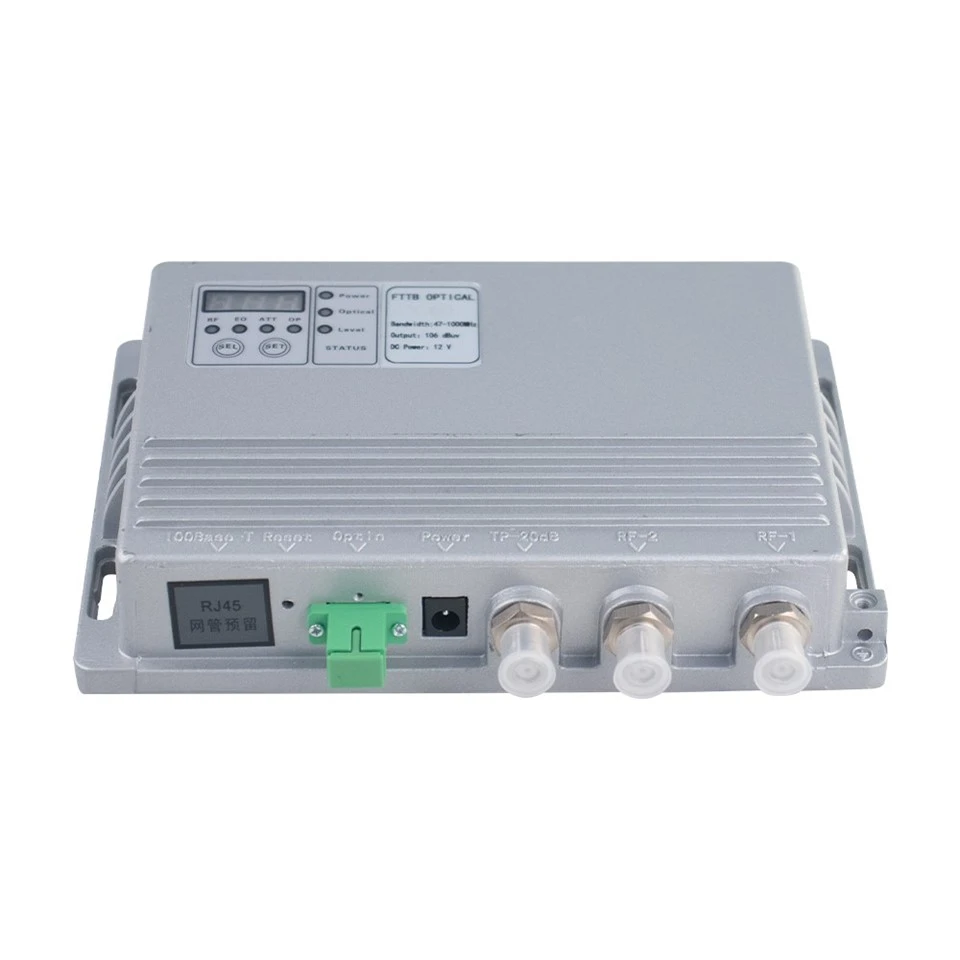

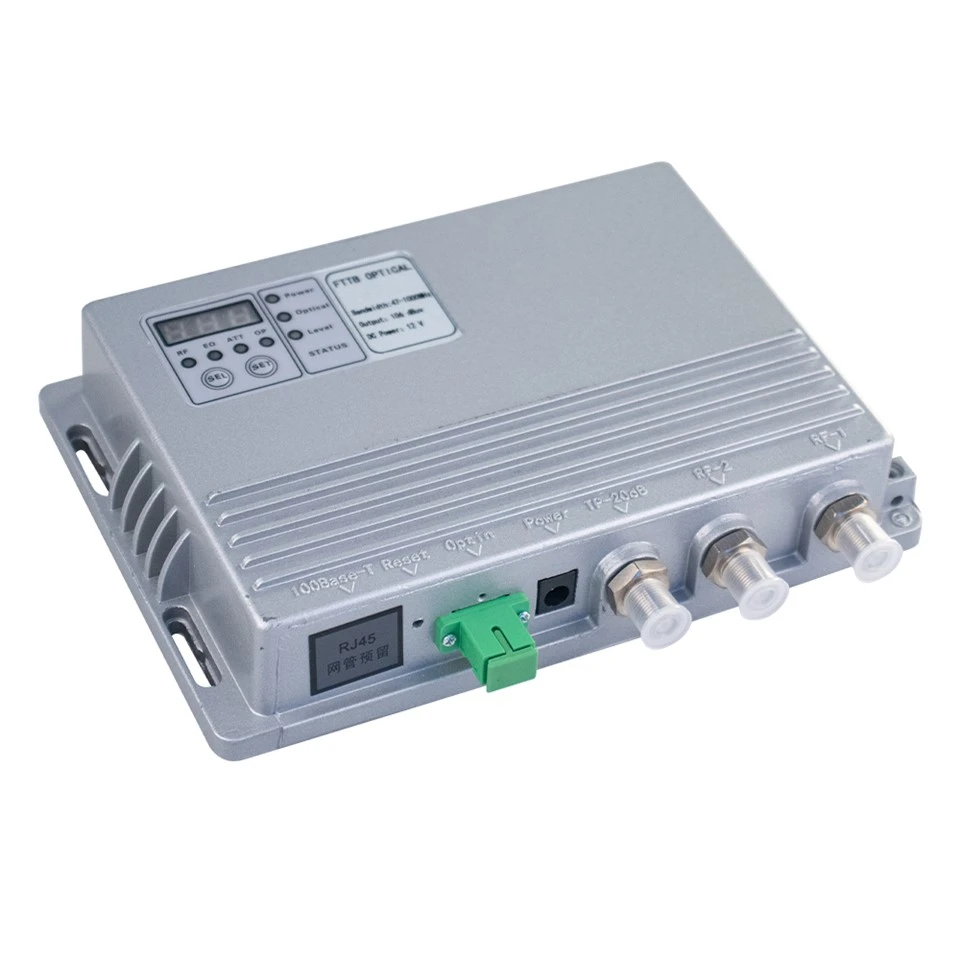

FTTB آپٹیکل وصول کنندہ

سیریل نمبر

آئٹم

تکنیکی پیرامیٹرز

ریمارکس

1

طول موج موصول ہوئی

1290-1600 nm

2

ان پٹ آپٹیکل عکاسی کا نقصان

>45 ڈی بی

3

موجودہ ردعمل

0. 85a/w (1310nm نمائندہ قیمت)

4

موصولہ نظری طاقت کی حد

+3 dbm --9 dbm

5

آؤٹ پٹ لیول

106dbμv ± 1db

+2 dbm - -6 dbm وصول کریں

6

فائبر کی قسم

سنگل موڈ (9/125nm)

7

فائبر آپٹک کنیکٹر کی قسم

ایف سی/اے پی سی یا ایس سی/اے پی سی

8

مساوی شور ان پٹ موجودہ

8pa√Hz سے کم یا اس کے برابر

ایس جے/ٹی 10663-1995 نمبر 4.21

9

فریکوئینسی بینڈوتھ

87-1002 میگاہرٹز

10

RF ان بینڈ فلیٹنس

± 1db

11

آریف عکاسی کا نقصان

16db سے زیادہ یا اس کے برابر (45-1000 میگاہرٹز)

12

سسٹم لنک میٹرکس

C/N 46db سے زیادہ یا اس کے برابر

نوٹ

C/CTB 62db سے زیادہ یا اس کے برابر ہے

C/CSO 62db سے زیادہ یا اس کے برابر

13

ٹیسٹ پورٹ لیول

-20 db

اہم آؤٹ پٹ سے متعلق

14

ایڈجسٹمنٹ کی حدود حاصل کریں

0 ~ 20DB (1 DB پیشرفت)

(مصنوعات کی) فیکٹری 0 db چھوڑ دیں

15

جھکاؤ ایڈجسٹمنٹ کی حد

0 ~ 14db (1 db پیشرفت)

(مصنوعات کی) فیکٹری 0 db چھوڑ دیں

16

آریف آؤٹ پٹ کنکشن

ایف کنیکٹیکٹر

17

AC کے لئے بجلی کی فراہمی کا وولٹیج

dc +12 a/1a

18

زیادہ سے زیادہ بجلی کی کھپت

10W سے کم یا اس کے برابر

نوٹ: مخصوص لنک نقصان کی شرائط کے تحت ، 550MHz فریکوینسی رینج کے اندر 59 PAL-D ینالاگ ٹی وی چینل سگنلز کی تشکیل کریں ، اور 550 میگاہرٹز کے اندر ڈیجیٹل ماڈلن سگنلز کو 862 میگاہرٹز فریکوینسی رینج میں منتقل کریں۔ ڈیجیٹل ماڈلن سگنل کی سطح (8 میگا ہرٹز بینڈوتھ کے اندر) ینالاگ سگنل کے کیریئر لیول سے 10db کم ہے۔ جب آپٹیکل وصول کنندہ ان پٹ آپٹیکل پاور -6 DBM ہے تو ، C/CTB ، C/CSO ، اور C/N کی پیمائش کریں۔ برائے نام آر ایف آؤٹ پٹ لیول 862 میگاہرٹز فریکوئنسی پوائنٹ پر ہے ، جس میں اصل پیداوار 10dB کم ہے۔
