غیر فعال آپٹیکل وصول

اس باکس کی قسم کا منی غیر فعال نوڈ بلڈ ان ڈبلیو ڈی ایم اور ایس سی / اے پی سی کے ساتھ ہے۔

انکوائری بھیجنے

مصنوعات کا تعارف

غیر فعال آپٹیکل وصول

Passive Optical Receiver

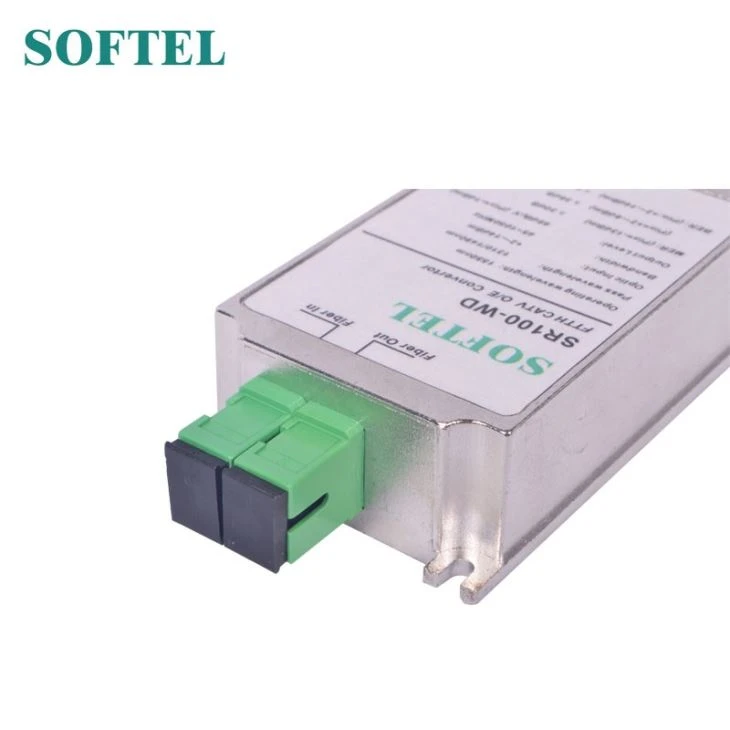

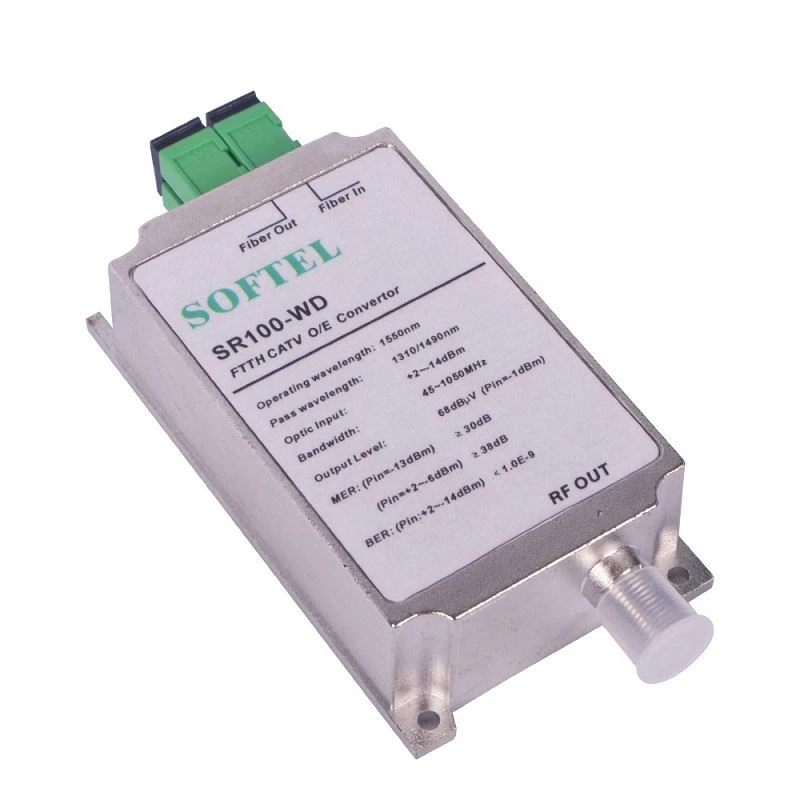

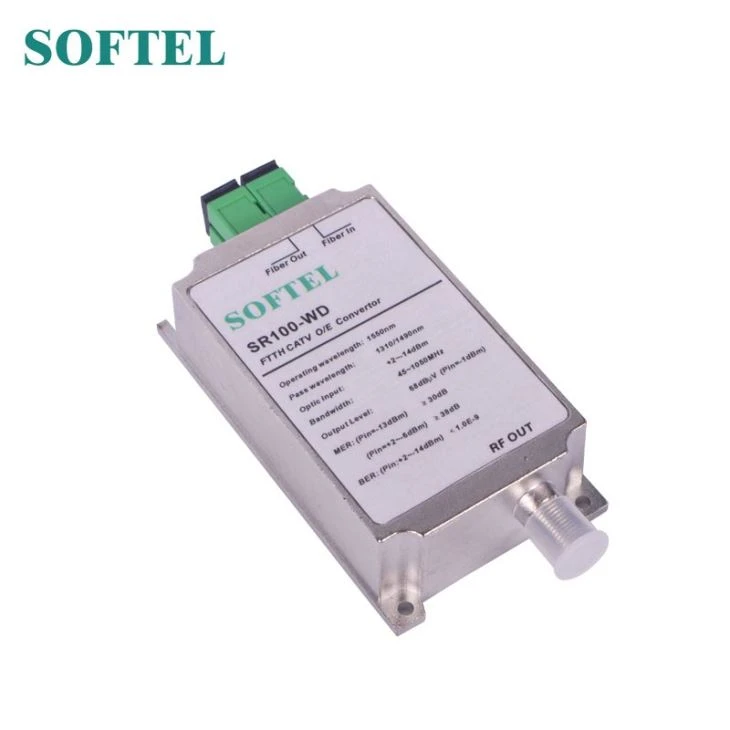

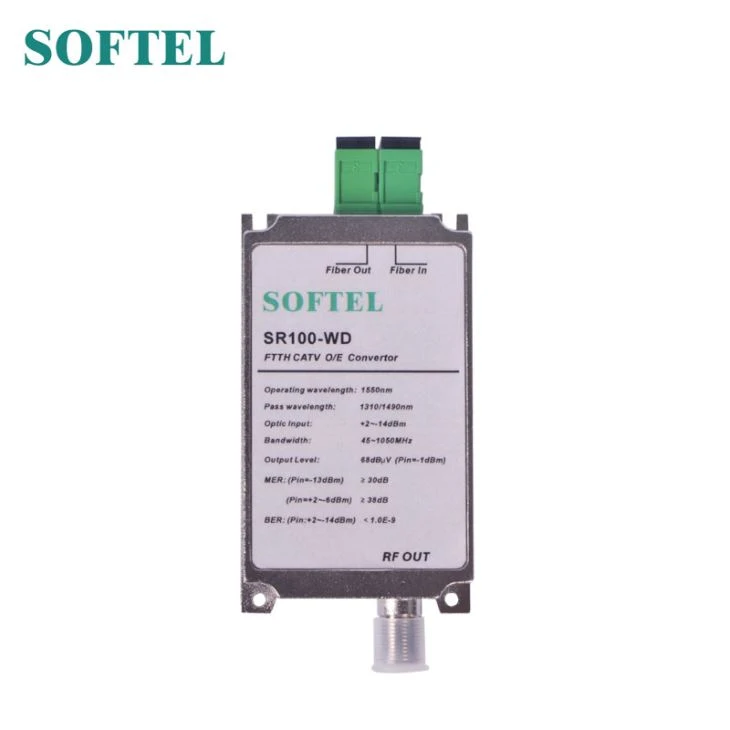

SR100-WD ایک غیر فعال آپٹیکل وصول کنندہ ہے۔ CWDM میں بلٹ ان کے ساتھ ، یہ سنگل فائبر ٹرپل طول موج کے نظام کے ل suitable موزوں ہے۔ اس کی CATV آپریٹنگ طول موج 1550nm ہے۔ پاس طول موج 1310 / 1490nm ہے۔ یہ EPON ، GPON کے ONU کو آسانی سے جوڑ سکتا ہے۔

خصوصیات

1. اس نوڈ کے ل Power کوئی پاور درکار نہیں ہے۔

2. ورک بینڈوتھ 45 ~ 1050MHz ہے۔

3. آؤٹ پٹ لیول 68dBμV (پن=-1dBm) ہے۔

کے پیرامیٹرزغیر فعال آپٹیکل وصول

	آئٹم	یونٹ	تکنیکی پیرامیٹر	ضمیمہ
	CATV کام کی طول موج	این ایم	1540~1563
	طول موج سے گزرنا	این ایم	1310~1490
	چینل تنہائی	ڈی بی	≥40	1550nm& 14 1490nm
	جواب	A/W	≥0.85	1310nm
	جواب		≥0.9	1550nm
	طاقت حاصل کرنا	ڈی بی ایم	+2~-14
	آپٹیکل ریٹرن نقصان	ڈی بی	≥55
	آپٹیکل فائبر کنیکٹر		ایس سی / اے پی سی
آریف پیرامیٹر	ورک بینڈوتھ	میگا ہرٹز	45~1050
	شرح شدہ آؤٹ پٹ لیول	dBμV	≥ 68	ڈیجیٹل ٹی وی (پن=-1dBm)
	آؤٹ پٹ ریٹرن نقصان	ڈی بی	≥ 14	47 ~ 862 میگاہرٹز
	آؤٹ پٹ مائبادہ	Ω	75
	آؤٹ پٹ پورٹ نمبر		1
	آریف ٹائی ان		ایف لڑکی
عمومی خصوصیت	آپریٹنگ درجہ حرارت	ºC	-20~+55
عمومی خصوصیت	اسٹوریج عارضی	ºC	-40~+85
