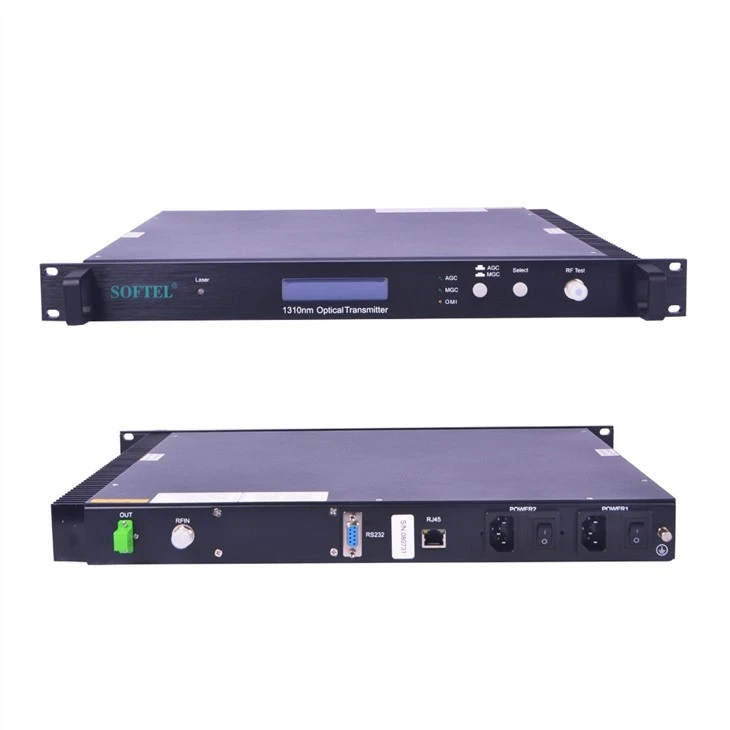

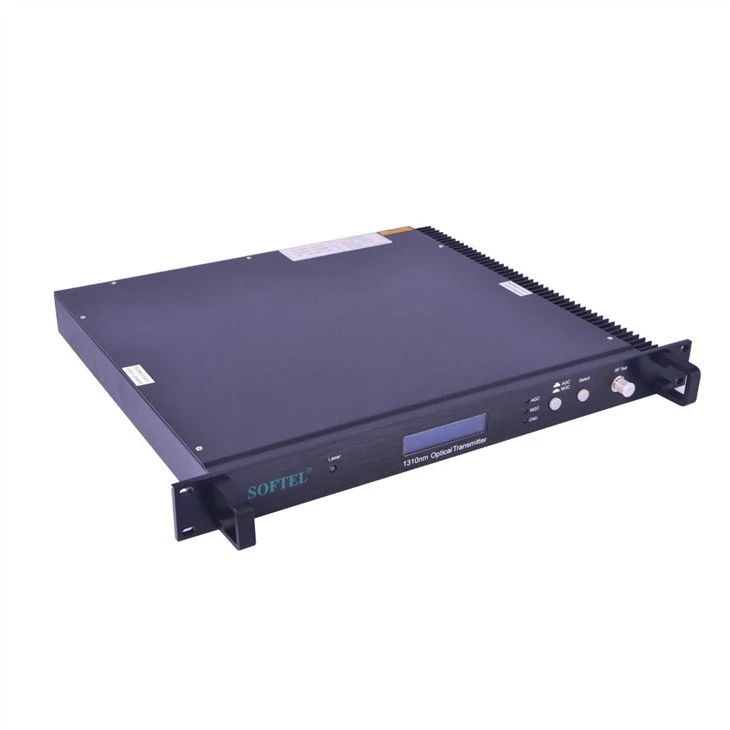

اے جی سی ایم جی سی کے ساتھ 1330nm آپٹیکل وصول

اے جی سی ایم جی سی کے ساتھ 1330nm آپٹیکل وصول

اندرونی مائکرو پروسیسر سوفٹ ویئر میں بہت سے کام ہیں جیسے لیزر مانیٹرنگ ، نمبر ڈسپلے ، پریشانی کا الارم اور آن لائن مینجمنٹ۔ ایک بار جب لیزر کا کام کرنے والا پیرامیٹر مقررہ حد سے باہر ہو گیا تو ، الارم میں سرخ روشنی کی چمک اٹھے گی۔

RS-232 معیاری کنیکٹر کی وجہ سے کسی اور جگہ لائن اور مانیٹرنگ کا انتظام ممکن ہے

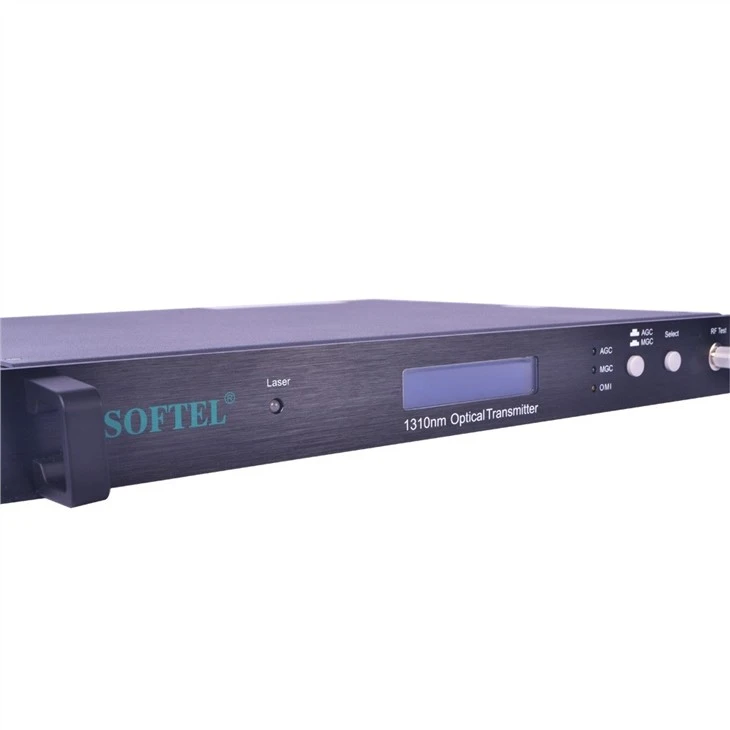

ڈسپلے بورڈ آپریشن گائیڈ：

بورڈ میں "حیثیت" کے بٹن کو دبائیں ، اس مشین کے ورکنگ پیرامیٹر کو بطور نقشہ دیکھا جاسکتا ہے ،

1. ماڈل:：ST1310-02،04،06،08،10،12،14،16،18،20،22،24،26،28،30

2. آؤٹ پٹ پاور: اس مشین کی آؤٹ پٹ پاور ڈسپلے کریں（میگاواٹ）.

3. لیزر ٹیمپ: لیزر 20 ℃ اور 30 ​​between کے درمیان کام کرتا ہے .اگر درجہ حرارت اس حد سے باہر ہے تو ، سرخ روشنی کو گرم کرنے کے لئے چمک جائے گی.

4. موجودہ موجودہ: لیزر کا تعصب موجودہ لیزر کا بنیادی کام کرنے والا پیرامیٹر ہے۔ صرف اس صورت میں جب پیرامیٹر 30mA سے زیادہ ہو ، RF ڈرائیونگ سرکٹ کام کرنا شروع کرسکتا ہے۔ جب آریف ڈرائیونگ کی سطح مقررہ قیمت سے باہر آجائے تو سرخ لائٹ انتباہ کرنے کیلئے چمک اٹھے گی۔

5.REFRG موجودہ：حرارت یا ٹھنڈا کرنے کا موجودہ کام دکھا رہا ہے جس سے یہ یقینی بن سکتا ہے کہ معیاری درجہ حرارت 25 ℃ ہے۔

6.+ 5V ٹیسٹ（پڑھتا ہے）：اندرونی اصل وولٹیج showing 5V دکھا رہا ہے۔

7.- 5V ٹیسٹ（پڑھتا ہے）：اندرونی اصل 5V دکھا رہا ہے۔

8.+24V ٹیسٹ（پڑھتا ہے）：24V کی اندرونی اصل وولٹیج دکھا رہا ہے۔

آپریٹنگ گائیڈ：

1.براہ کرم اس مشین ، شیلف اور بجلی کی جانچ پڑتال کریں کہ آیا بجلی کی فراہمی اچھی ہے یا نہیں۔

2.یہ مشین اعلی معیار اور اعلی استحکام کے ساتھ سوئچ پاور کو اپناتی ہے جو 110V سے 254 V تک وولٹیج میں کام کرنے کے لئے موزوں ہے۔

3.براہ کرم یقینی بنائیں کہ انسٹالیشن سے پہلے کنیکٹر صاف ہے۔ براہ کرم فائبر سے مربوط ہونے سے پہلے فائبر کنیکٹر کو خالص شراب سے صاف کریں۔

4.بجلی سے منسلک ہونے کے بعد ، براہ کرم بورڈ کے پیچھے والی پاور کو آن کریں۔ اسکرین اس مشین کی بنیادی معلومات دکھائے گی۔ کئی سیکنڈ کے بعد ، لیزر پاور خود بخود آن ہوجائے گی۔ اگر مشین ٹھیک ہے تو ، حالت گائیڈ لائٹ (لیزر) سرخ سے سبز ہو جائے گی۔ اور اسکرین اس وقت آپ کو اس مشین کی ورکنگ حالت دکھائے گی۔

5."STATUS" کے بٹن کو دبائیں ، پھر آپ اس مشین کے پیرامیٹرز کو بدلے میں دیکھ سکتے ہیں۔

6.اگر مذکورہ بالا تمام کام کرنے کی حالت ٹھیک ہے تو ، پھر جانچ پڑتال کریں کہ آیا RF ان پٹ سطح جانچ رپورٹ میں درخواست کو پورا کرسکتا ہے۔ اگر یہ سب ٹھیک ہے تو ، براہ کرم آریف ان پٹ کو ٹرانسمیٹر سے مربوط کریں۔
