کیبل ٹی وی سگنل یمپلیفائر

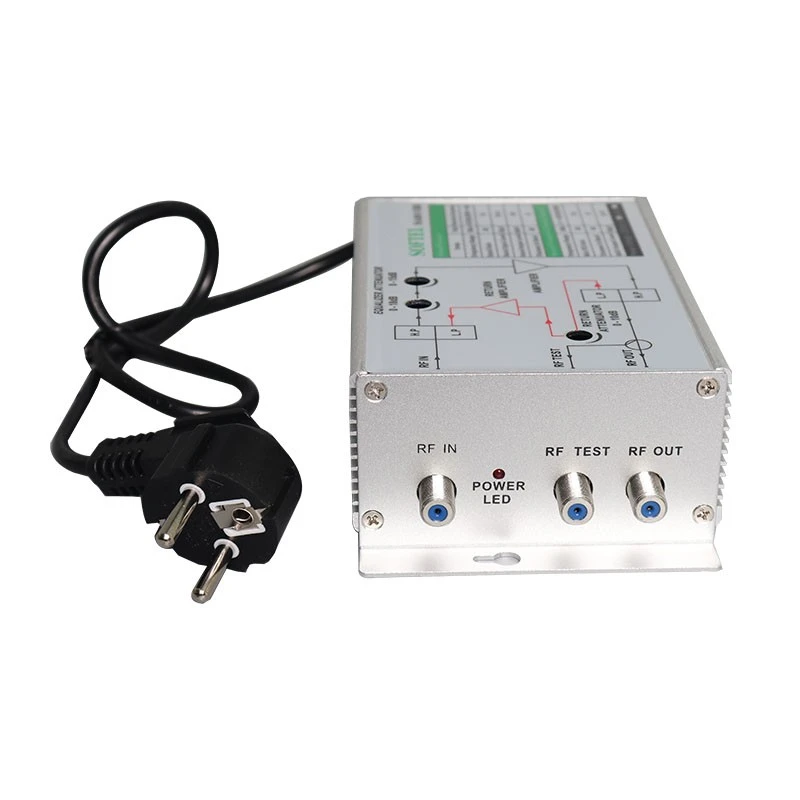

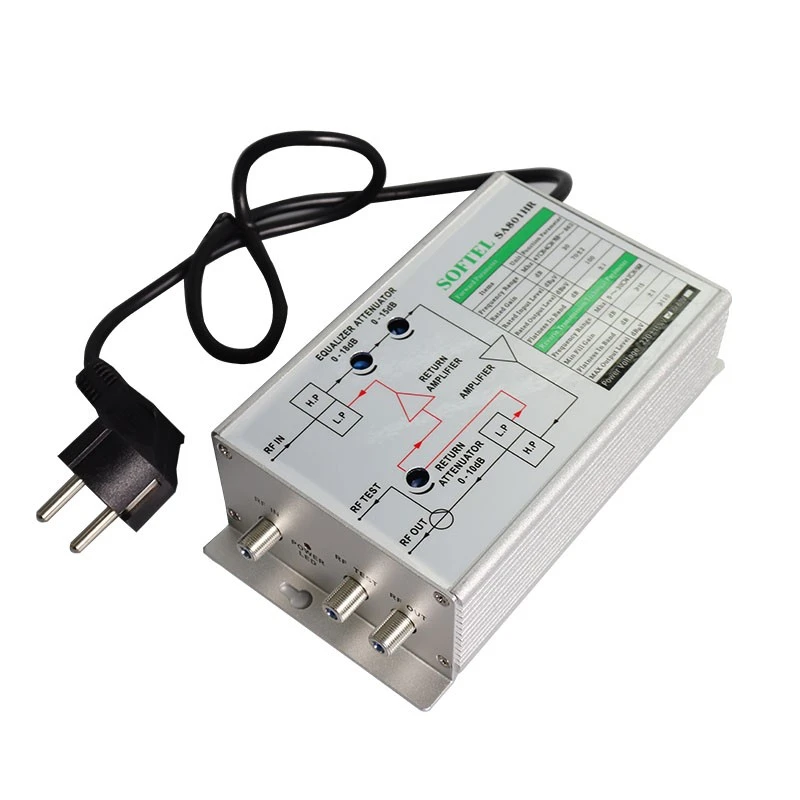

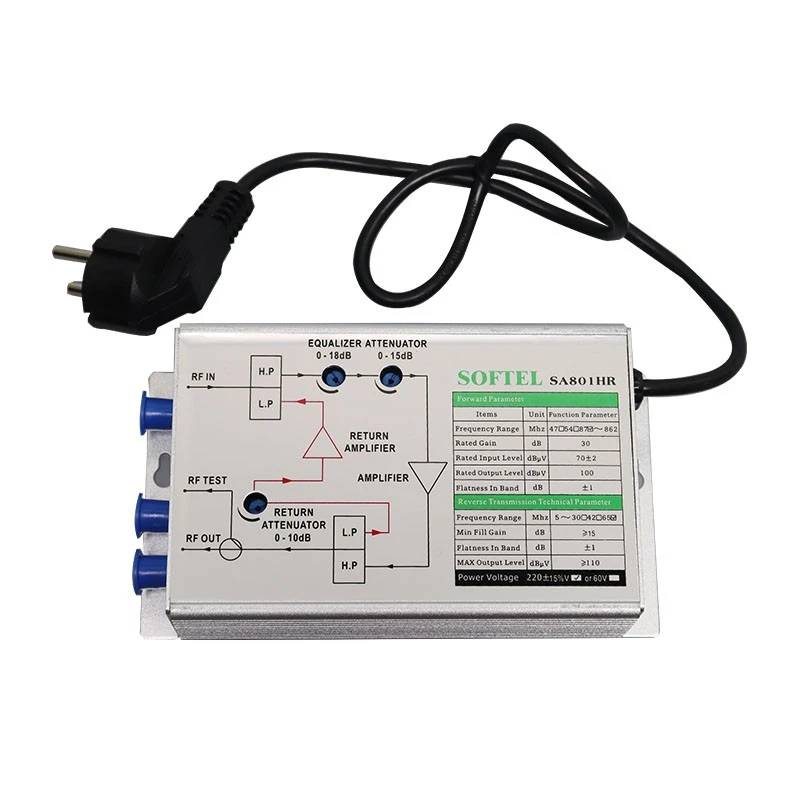

SA801HR RFکیبل ٹی وی سگنل یمپلیفائر
SA801HR bi-ڈائریکشنل انڈور یوزرز ایمپلیفائر نیٹ ورک کی تعمیر کے لیے مخصوص ہے۔ ہائی کمپیکٹ سرکٹ اور ایلومینیم-ملاوٹ، سطح کا بنچ ڈرا، اچھا انڈیکس اور عمدہ لباس۔
کارکردگی کی خصوصیات
رسائی پر SOT-115 encapsulation RF ماڈیول کو اپنائیں، قابل اعتماد نان- لائنر۔ کم-شور مائیکرو-ویو پش پل سرکٹ، چھوٹا مسخ اور اعلی S/N تناسب کا انتخاب کریں۔
درست جگہ پر EQ اور ATT سیٹ کریں، ڈیبگنگ کے لیے زیادہ آسان۔
چھوٹی بجلی کی کھپت، اعلی قابل اعتماد، اچھی کارکردگی اور قیمت کا تناسب۔

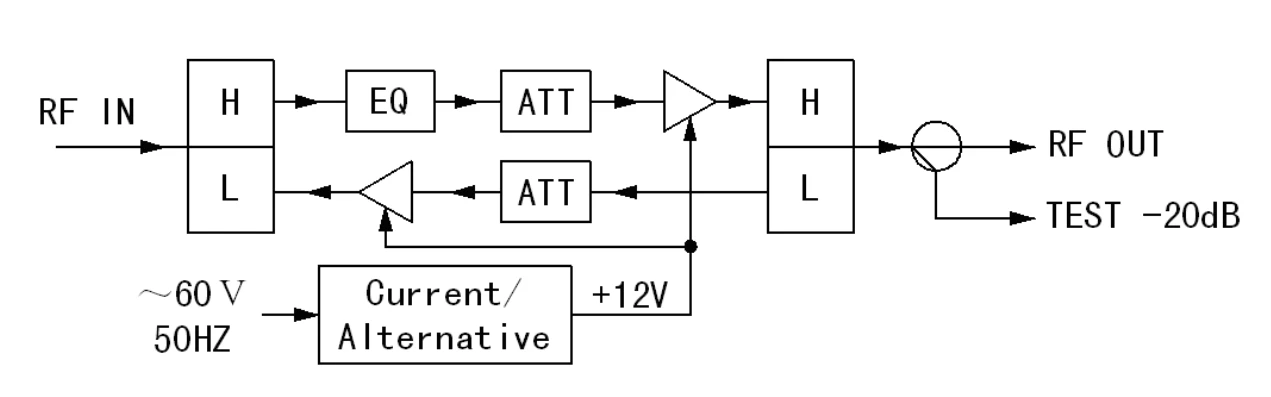

پرنسپل ڈرائنگ

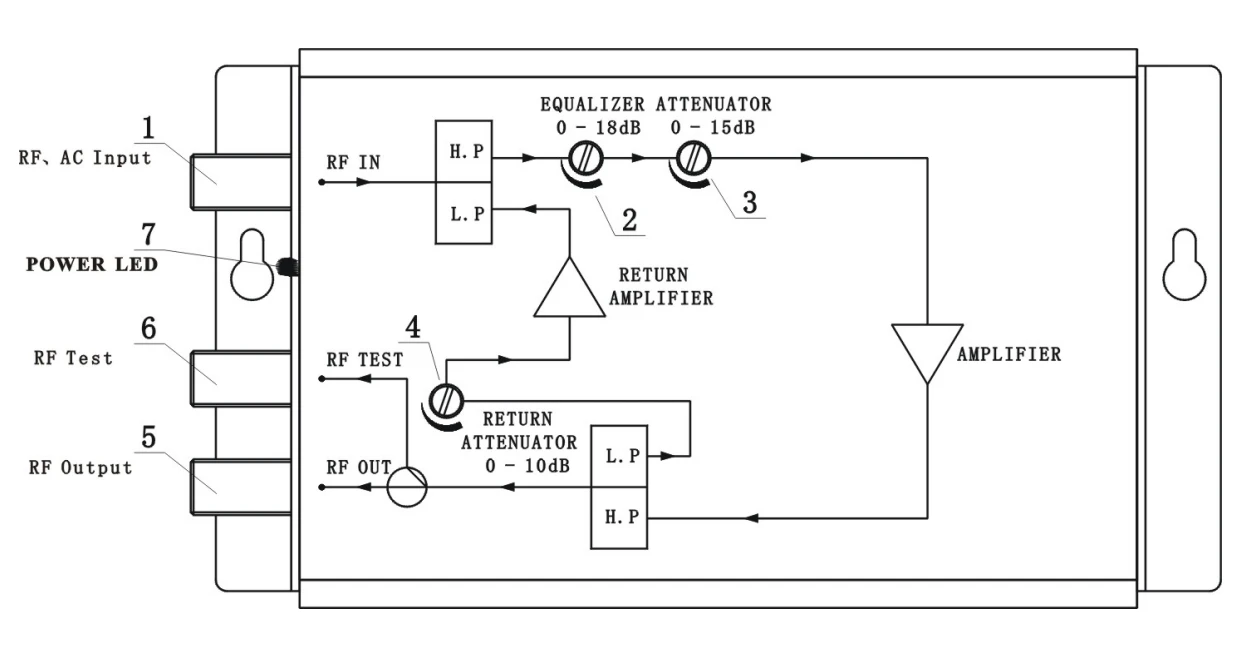

تعمیراتی وضاحت
کارکردگی کے پیرامیٹرز
|
فارورڈ ٹرانسمیشن |
|||
|
تعدد کی حد |
میگاہرٹز |
(45) 85~862 |
|
|
ریٹیڈ گین |
ڈی بی |
30 |
|
|
Min Fill Gain |
ڈی بی |
30 سے بڑا یا اس کے برابر |
|
|
شرح شدہ ان پٹ لیول |
dBμV |
70±2 |
|
|
شرح شدہ آؤٹ پٹ لیول |
dBμV |
100 |
|
|
بینڈ میں چپٹا پن |
ڈی بی |
±1 |
|
|
شور کا پیکر |
ڈی بی |
10 سے کم یا اس کے برابر |
|
|
واپسی کا نقصان |
ڈی بی |
114 سے بڑا یا اس کے برابر |
|
|
C/CTB (84 PAL-D) |
ڈی بی |
58 سے بڑا یا اس کے برابر |
|
|
C/CSO (84PAL-D) |
ڈی بی |
56 سے بڑا یا اس کے برابر |
|
|
متبادل شور کے تناسب کا اشارہ |
ڈی بی |
2% سے کم یا اس کے برابر |
|
|
استحکام حاصل کریں۔ |
ڈی بی |
± 1.0 |
|
|
وولٹیج اسٹروک |
KV |
5 |
|
|
پسماندہ ٹرانسمیشن |
|||
|
تعدد کی حد |
میگاہرٹز |
5~(30)65 (یا صارف کے ذریعہ بیان کردہ) |
|
|
ریٹیڈ گین |
ڈی بی |
15 |
|
|
بینڈ میں چپٹی |
ڈی بی |
±1 |
|
|
شور کا پیکر |
ڈی بی |
12 سے کم یا اس کے برابر |
|
|
واپسی کا نقصان |
ڈی بی |
16 سے بڑا یا اس کے برابر |
|
|
MAX آؤٹ پٹ لیول |
dBμV |
110 سے بڑا یا اس کے برابر |
|
|
کیریئر ٹو سیکنڈ آرڈر انٹر ماڈیولیشن ریشو |
ڈی بی |
52 سے بڑا یا اس کے برابر |
|
|
متبادل شور کے تناسب سے کیریئر |
2% |
＜2 |
|
|
عمومی ردعمل |
|||
|
پاور وولٹیج (50Hz) |
V |
A:AC (110-250)V؛ B: AC(35-60)V |
|
|
بجلی کی کھپت |
وی اے |
8 |
|
|
امپلس ریزسٹنگ وولٹیج |
Kv |
＞5 |
|
|
طول و عرض |
مم |
178(L) x 100 (W) x55(H) |
|
