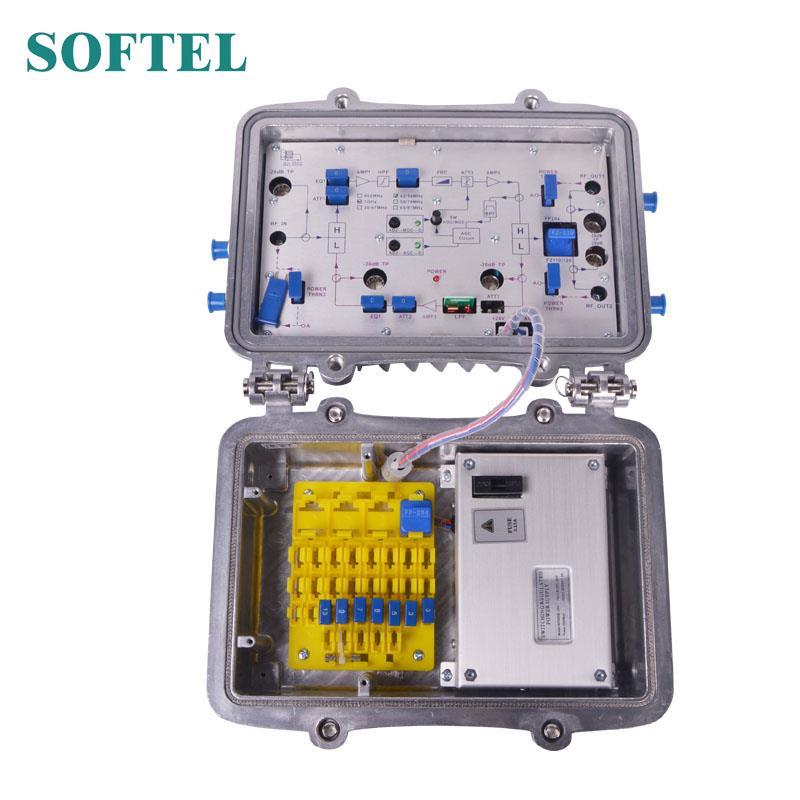

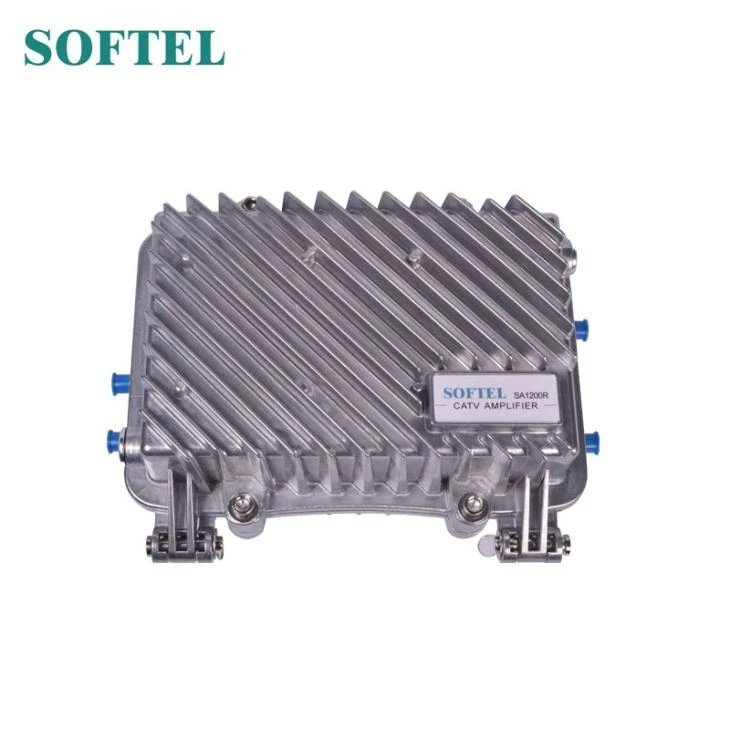

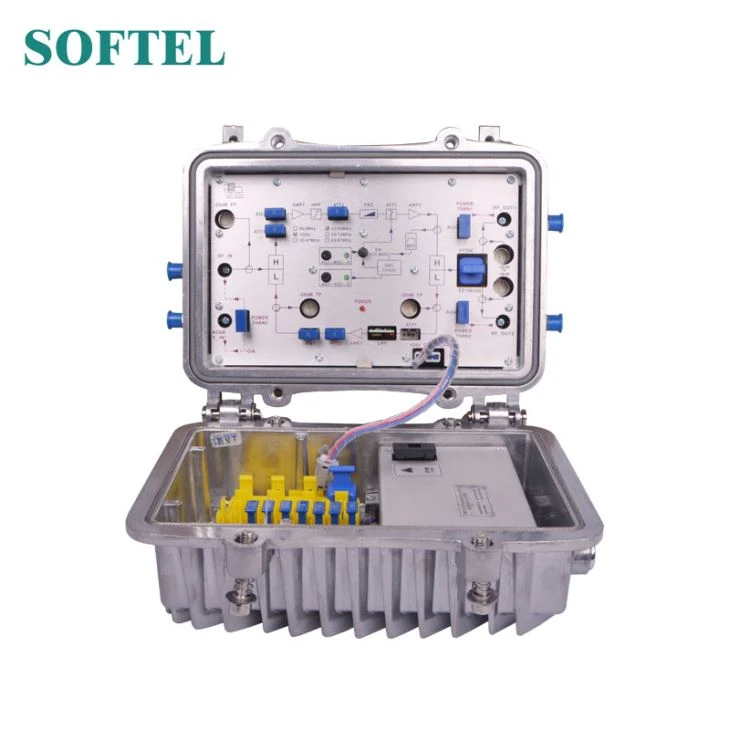

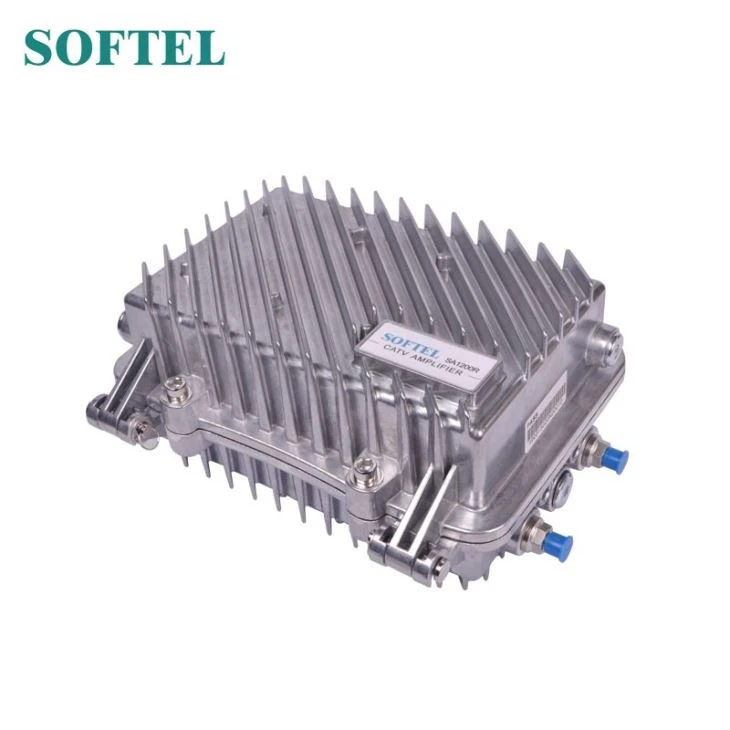

واپسی کی راہ کے ساتھ CATV ٹرنک یمپلیفائر
SA1200 آؤٹ ڈور دو طرفہ AGC ٹرنک یمپلیفائر ایک نیا اعلی حاصل یمپلیفائر ہے۔ یہ پختہ اور بہتر سرکٹ ڈیزائن ، سائنسی اور عقلی داخلی عمل ، اعلی معیار کے مواد ، اور بلٹ ان اعلی کارکردگی اے جی سی کنٹرول سرکٹ کو اپناتا ہے ، جو مستحکم فائدہ اور کم مسخ کو یقینی بناتا ہے۔ واپسی کے راستے والا یہ CATV ٹرنک یمپلیفائر بڑے اور درمیانے درجے کے CATV دوئدرمک ٹرانسمیشن نیٹ ورک کے لئے پہلا انتخاب کا سامان ہے۔
کارکردگی کی خصوصیات
deb پلگ ان ڈوپلیکس فلٹر ، فکسڈ برابری والا اور attenuator ، پلگ ان آؤٹ پٹ نل ، اور سائنسی اور مناسب آن لائن سراغ کی بندرگاہوں کی وجہ سے ڈیبگ کرنا زیادہ آسان ہے۔
■ بلٹ میں زیادہ سے زیادہ ڈیزائن شدہ اعلی کارکردگی اے جی سی کنٹرول سرکٹ ، کنٹرول کو زیادہ عین مطابق اور سگنل آپریشن کو مزید مستحکم بنائے۔
return واپسی کے راستے کے ساتھ سی اے ٹی وی ٹرنک یمپلیفائر بیرونی خراب ماحولیاتی حالت کے تحت مستقل طور پر طویل عرصے تک مستقل کام کرسکتا ہے ، کیونکہ ایلومینیم واٹر پروف ہاؤسنگ ، اعلی وشوسنییتا سوئچنگ بجلی کی فراہمی اور سخت بجلی کے تحفظ کے نظام کی وجہ سے۔
تکنیک کے پیرامیٹرز
آئٹم | یونٹ | تکنیکی پیرامیٹر | ||||
آگے کا راستہ | ||||||
احاطہ ارتعاش | میگا ہرٹز | 47/85 ~ 860/1003 | ||||
شرح شدہ فائدہ (@ FZ110) | ڈی بی | 30 | 34 | 36 | 38 | |
کم سے کم پورا فائدہ (@ FZ110) | ڈی بی | ≥30 | ≥34 | ≥≥ | ≥38 | |
شرح ان پٹ لیول | dBμV | 72 | ||||
شرح شدہ آؤٹ پٹ لیول | dBμV | 106/108 | ||||
بینڈ میں فلیٹنیس | ڈی بی | 75 0.75 | ||||
شور پیکر | ڈی بی | . 10 | ||||
واپسی کا نقصان | ڈی بی | . 16 | ||||
اے ٹی ٹی | ڈی بی | 1-18 (فکسڈ ، 1 ڈی بی مرحلہ ، انتخاب کے قابل) | ||||
EQ | ڈی بی | 1-15 (فکسڈ ، 1 ڈی بی مرحلہ ، انتخاب کے قابل) | ||||
سی / سی ٹی بی | ڈی بی | ≥67 | ٹیسٹ کی حالت: 79 چینلز | |||
C / CSO | ڈی بی | ≥69 | ||||
AGC پائلٹ تعدد | میگا ہرٹز | 168.25 (یا صارف کے ذریعہ بیان کردہ) | ||||
اے جی سی کی خصوصیت | ڈی بی | ± 4 (ان پٹ) /±0.5 (آؤٹ پٹ) | ||||
گروپ تاخیر | این ایس | ≤ 10 (112.25 میگاہرٹز / 116.68 میگاہرٹز) | ||||
ہم تناسب کا اشارہ | ٪ | <> | ||||
استحکام حاصل کریں | ڈی بی | -1.0. +1.0 | ||||
واپسی کا راستہ | ||||||
احاطہ ارتعاش | میگا ہرٹز | 5 ~ 42/65 | ||||
شرح شدہ فائدہ (@ FZ110) | ڈی بی | 12 | 16 | 20 | 24 | |
زیادہ سے زیادہ آؤٹ پٹ لیول | dBμV | . 110 | ||||
بینڈ میں فلیٹنیس | ڈی بی | 75 0.75 | ||||
شور پیکر | ڈی بی | . 12 | ||||
واپسی کا نقصان | ڈی بی | . 16 | ||||
کیریئر ٹو سیکنڈ آرڈر انٹر ماڈلن تناسب | ڈی بی | . 52 | ٹیسٹ کی حالت: آؤٹ پٹ لیول 110dBμV ، | |||
گروپ میں تاخیر | این ایس | ≤ 20 (57MHz / 59MHz) | ||||
ہم تناسب کا اشارہ | ٪ | <> | ||||
عمومی خصوصیت | ||||||
خصوصیت کی رکاوٹ | Ω | 75 | ||||
ٹیسٹ پورٹ | ڈی بی | -20 ± 1 | ||||
بجلی کی وولٹیج | وی | A ： AC （135 ~ 250） V ； B ： AC （35 ~ 90） V | ||||
تسلسل وولٹیج کا مقابلہ (10 / 700μs) | کے وی | > 5 | ||||
طاقت کا استعمال | ڈبلیو | 22 | ||||
طول و عرض | ملی میٹر | 260 （L） ╳ 200 （W） ╳ 130 （H | ||||

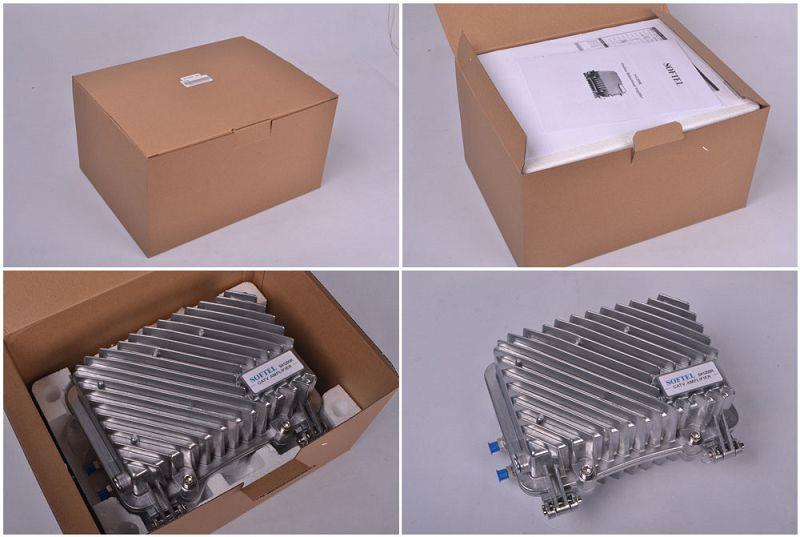

پیکیج
