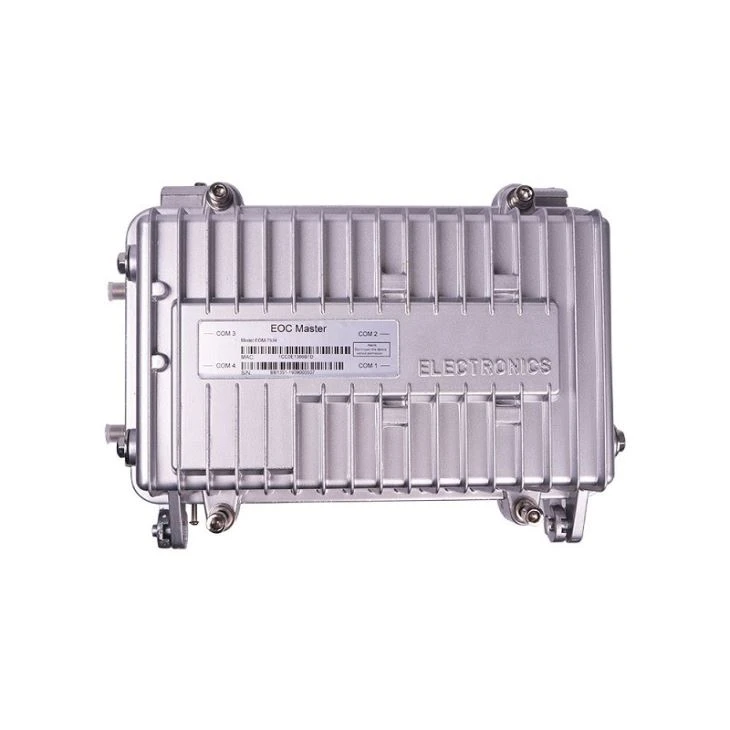

سب ایک ون ایوک ماسٹر میں

آل ان ون ون پروڈکٹ صارفین کے گھر تک موجودہ باہمی رسائی نیٹ ورک کے ذریعہ انٹرنیٹ سروس مہیا کرنے کے لئے ڈیزائن کیا گیا ہے۔ ایپون / جی پی ایون ، ای او سی اور ایچ ایف سی ٹکنالوجی کے ساتھ ، آل ان ون پروڈکٹ ایف ٹی ٹی بی / ایف ٹی ٹی سی کے لئے کیبل آپریٹرز کی CATV براڈکاسٹنگ ، VOD اور انٹرنیٹ سروس کی ضرورت کو پورا کرتی ہے۔ یہ ایک رہائش گاہ میں EPON / GPON ONU ، EOC ماسٹر اور آپٹیکل وصول کنندہ ماڈیول کے ساتھ تعمیر کرتا ہے۔

آپٹیکل وصول کنندہ ماڈیول نے HFC نیٹ ورک کے آپٹیکل ٹرانسمیٹر سے آپٹیکل سگنل حاصل کیا ، اور PD ، یمپلیفائر ، EQ اور AGC کے ذریعہ ایک سگنل آریف آؤٹ پٹ پر عمل کیا جاتا ہے۔ آؤٹ پٹ کی سطح 108dBuv (4 * RF آؤٹ پٹ) یا 112dBuv (2 * RF آؤٹ پٹ) تک ہوگی۔ EPON یا GPON نیٹ ورک کے ذریعہ ایتھرنیٹ ڈیٹا ONU کو پہنچایا جاتا ہے۔

ای او سی ماسٹر ماڈیول ہوم پلگ اے سی معیارات کو پورا کرتا ہے ، کوالکم اے آر 7410 چپ سیٹ پر مبنی ڈیزائن کیا گیا ہے جس میں اعلی اینٹی جیمنگ کی صلاحیت آف ڈی ایم ٹیکنالوجی ہے۔ یہ ایتھرنیٹ کے اعداد و شمار کو 7.5-65 میگاہرٹز میں EOC RF سگنل میں ترمیم کرے گا. EOC سگنل اور CATV سگنل (87 ~ 860MHz) مداخلت کے بغیر ایک coaxial کیبل پر چل سکتا ہے. ای او سی ماسٹر ہائی اسپیڈ ڈیٹا سروس 600 ایم بی پی ایس پی ایچ وائی پرت کی رفتار پر فراہم کرسکتا ہے ، میک لیئر تھرو پٹ 320Mpbs تک ہے۔

فنکشن کی خصوصیات

معیارات

P EPON یا GPON معیارات کی تعمیل کرتے ہیں

P ہوم پلگ اے وی بین الاقوامی معیار اور آئی ای ای 1901 کے معیار کے مطابق ہے

مصنوع کی تشکیل

1 1 EPON یا GPON ONU ماڈیول کے ساتھ تشکیلات دستیاب ہیں

2 2 یا 4 ہوم پلگ اے وی ای او سی ماسٹر ماڈیولز کے ساتھ تشکیلات دستیاب ہیں

1 1 HFC آپٹیکل وصول کنندہ کے ساتھ دستیاب تشکیلات

W ڈبلیو ڈی ایم کے ساتھ ترتیب موجود ہے یا نہیں

2 2 یا 4 آؤٹ پٹ کے ساتھ آریف آؤٹ پٹ تشکیلات

● لائن پاور (90 سے 264 VAC تک) یا کیبل لائن پاور (60VAC) اختیاری ہے

network 35/47، 42/54، 65/87 قسم ہائی / لو فلٹر اختیاری آپ کے نیٹ ورک سے ملنے کے لئے

CATV RF خصوصیات

higher اعلی آریف آؤٹ پٹ کی حمایت کرتا ہے: 112dBuv @ 2 * آریف آؤٹ پٹ ، 108dBuv @ 4 * آریف آؤٹ پٹ

stable مستحکم آریف آؤٹ پٹ کے لئے AGC (-6 سے 0dBm تک) فنکشن

کواکسیئبل کیبل میں ڈیٹا ٹرانسپورٹیشن

E 300 ایم بی پی ایس فی EOC ماسٹر ماڈیول سے زیادہ کے ڈیٹا تھروپپٹ کی حمایت کرتا ہے

Max زیادہ سے زیادہ کی حمایت کرتا ہے. 85 ڈی بی سے زیادہ لنک کا نقصان (لیب میں 40 ایم بی پی ایس تھرا پٹ)

about 300 put 50 ڈبلیو لنک کے بارے میں 300 ٹروپپ کے ل loss نقصان کی سفارش کریں

نیٹ ورک مینجمنٹ

LI سی ایل آئی ، او این یو ماڈیول کے لئے ایس این ایم پی انتظامیہ

OC ویب ، ای او سی ماڈیول کے لئے ایس این ایم پی انتظامیہ

P آپٹیکل وصول کنندہ اسٹیٹس مانیٹر اور PON سسٹم کے ذریعہ کنٹرول

دیگر خصوصیات

67 IP67 ہاؤسنگ ، ایلومینیم مصر ڈائی کاسٹنگ کی تشکیل

● لائن پاور 60AC اندر اور باہر کھاتی ہے

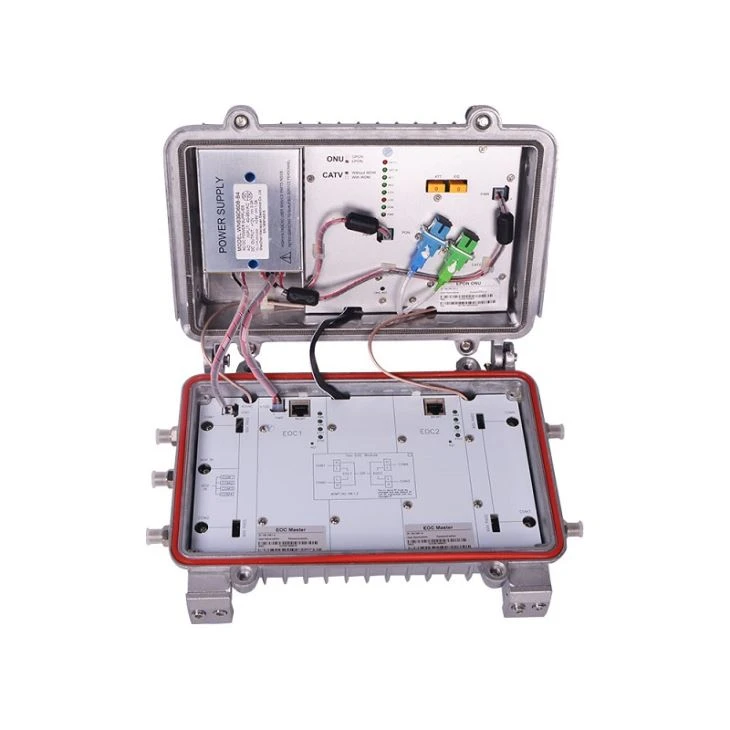

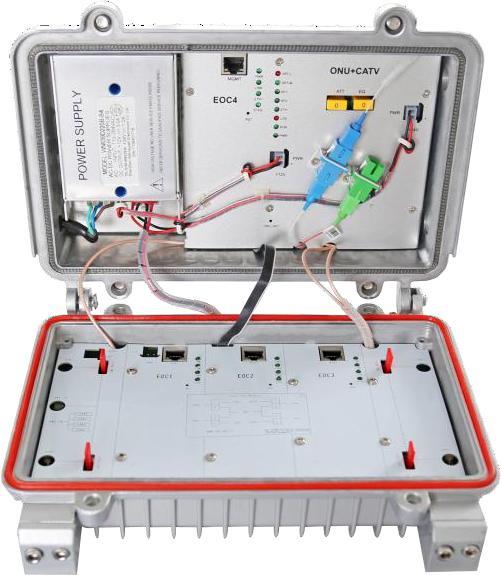

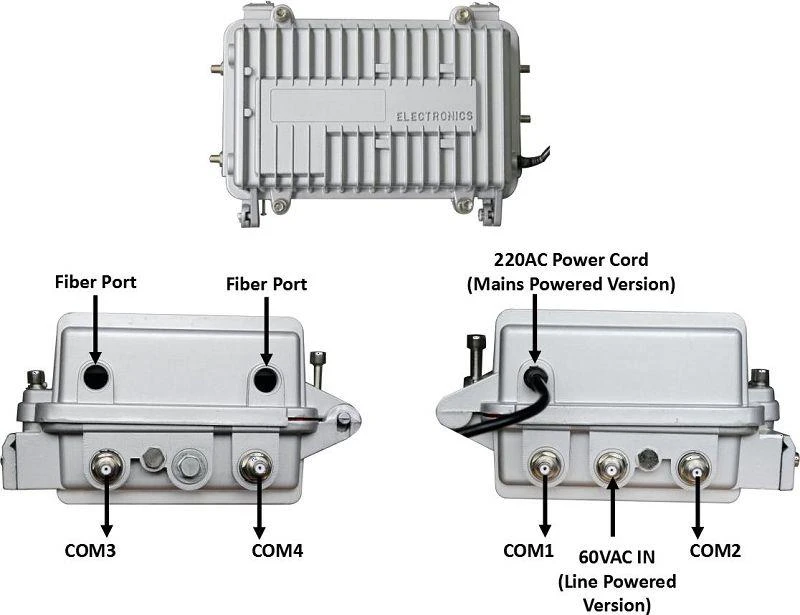

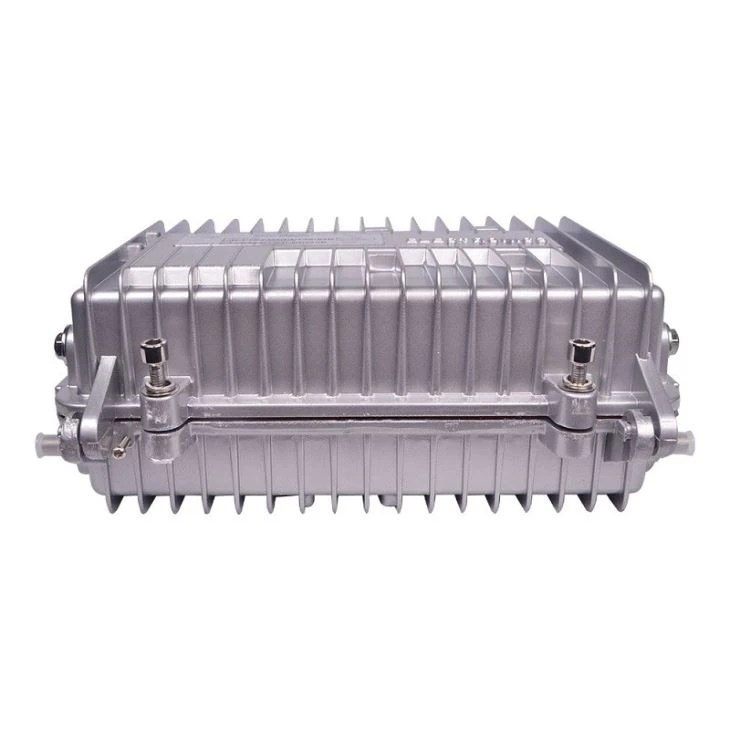

مصنوعات کی تصاویر اور بندرگاہوں کا جائزہ

تفصیلات
