ہائی پاور سی اے ٹی وی 1550nm ای ڈی ایف اے یمپلیفائر
ہائی پاور سی اے ٹی وی 1550nm ای ڈی ایف اے یمپلیفائر

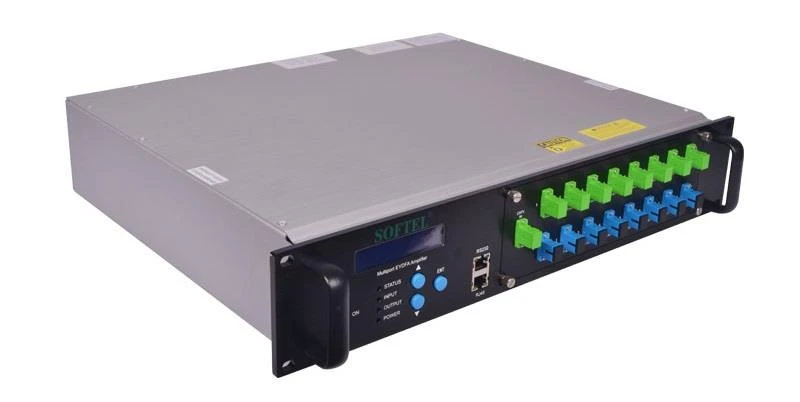

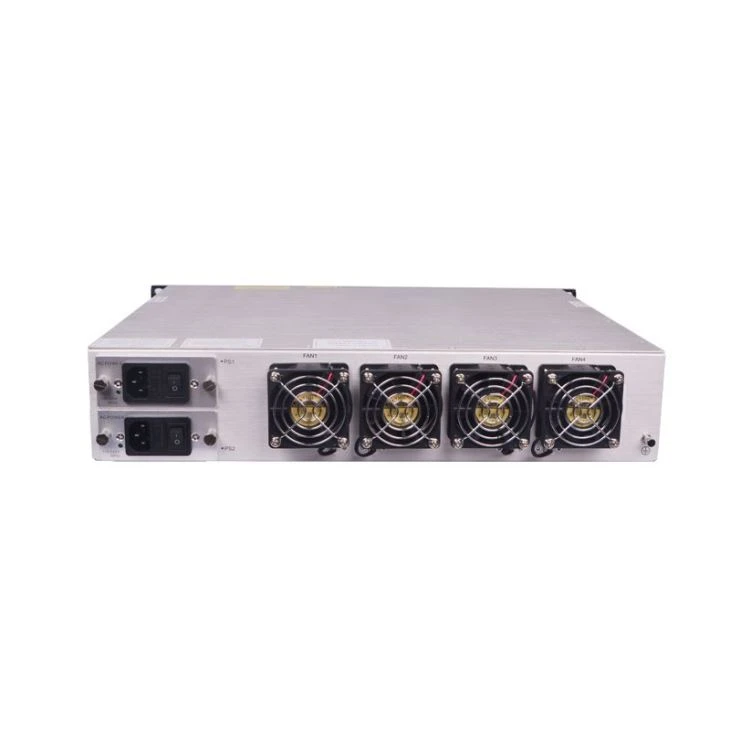

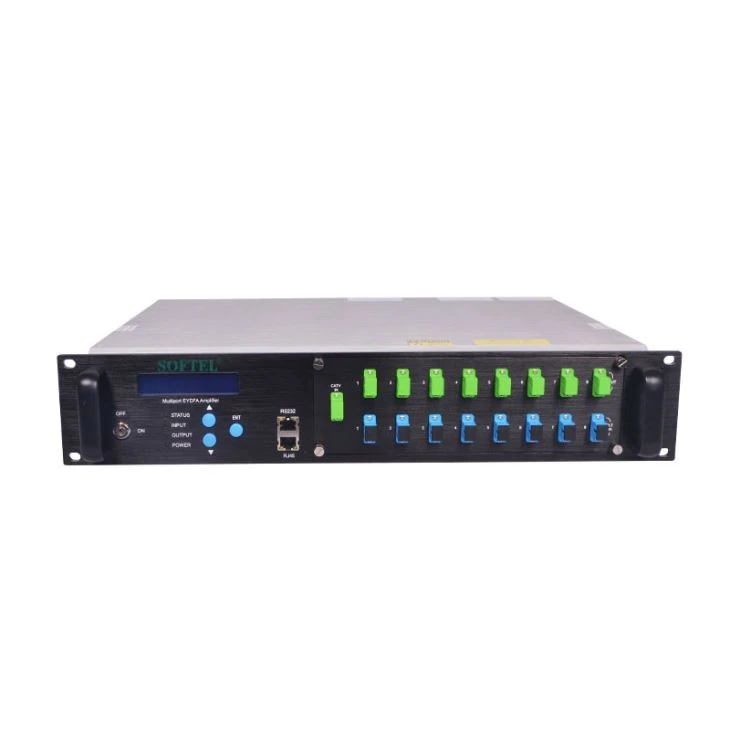

سافٹ ویئر 8 پورٹس ہائی پاور سی اے ٹی وی 1550nm ای ڈی ایف اے یمپلیفائر ایک کم شور اور اعلی کارکردگی یر-یبی شریک ڈوپڈ فائبر یمپلیفائر ہے۔ ہر آؤٹ پٹ WDM بلٹ میں ہے (1310/1490 / 1550nm طول موج ڈویژن ملٹی پلیکسر) ، اور یہ آسانی سے 1310nm اور 1490nm آپٹیکل انٹرفیس کے ذریعے فائبر یمپلیفائر آؤٹ پٹ میں او ایل ٹی اور او این یو کے ڈیٹا اسٹریم کو ملٹی پلیکس کرتا ہے۔ یہ ایف ٹی ٹی ایکس نیٹ ورک کا مثالی سامان ہے۔
خصوصیات
1. آپٹیکل یمپلیفائر کیلئے 1540 ~ 1563nm آپریٹنگ طول موج
2. 500 ~ 10000mW (27 ~ 40dBm) اعلی پیداوار کی طاقت
3. کم شور سبممبر (قسم ≤4.5dB ، زیادہ سے زیادہ .05.0dB)
4. اعلی کارکردگی ، اعلی وشوسنییتا
5. 8 ~ 64 اپلنک آپٹیکل پورٹ ، اولڈ میں استعمال کیا جاتا ہے
6. 1550nm آؤٹ پٹ آپٹیکل پورٹ ، ملٹی پلیکس 1310 / 1490nm ڈیٹا اسٹریم
7. کسی بھی FTTx PON ٹکنالوجی کے ساتھ مطابقت رکھتا ہے: EPON / GEPON، GPON، BPON، DPON
8. کامل RS232 ، SNMP
9. موثر جگہ ، لچکدار تنصیب اور آسان آپریشن
10. بہترین پی / پی تناسب
کی تکنیکی پیرامیٹرہائی پاور کیٹو 1550nm ای ڈی ایف اے یمپلیفائر
اشاریہ | ضمیمہ | |||||
کم سے کم | قسم۔ | زیادہ سے زیادہ | ||||
نظری خصوصیت | آپریٹنگ طول موج کی حد | (این ایم) | 1540 | 1563 | CATV | |
ان پٹ پاور | (dBm) | -10 | 7.5 | |||
کل آؤٹ پٹ پاور 1) | (dBm) | 27 | 32 | 1U | ||
28 | 37 | 2U | ||||
آؤٹ پٹ پورٹ کی تعداد | (پی سیز) | 4 | 16 | 1 یو ، ایس سی / اے پی سی ، ایل سی / اے پی سی | ||
8 | 32 | 1 یو ، ایل سی / اے پی سی | ||||
8 | 32 | 2 یو ، ایس سی / اے پی سی ، ایل سی / اے پی سی | ||||
16 | 64 | 2 یو ، ایل سی / اے پی سی | ||||
ہر آؤٹ پٹ پاور میں فرق | (ڈی بی) | -0.5 | 0.5 | |||
آؤٹ پٹ پاور سایڈست حد | (dBm) | -6 | 0 | |||
شور کا اعداد و شمار (پن=0dBm) | (ڈی بی) | 4.5 | 5 | SOA5437 | ||
پولرائزیشن انحصار کا نقصان | (ڈی بی) | 0.3 | ||||
پولرائزیشن انحصار حاصل | (ڈی بی) | 0.4 | ||||
پولرائزیشن موڈ بازی | (پی ایس / این ایم) | 0.3 | ||||
ان پٹ / آؤٹ پٹ تنہائی | (ڈی بی) | 30 | ||||
پمپ بجلی کا رساو | (dBm) | -30 | ||||
بازگشت خسارہ | (ڈی بی) | 55 | اے پی سی | |||
عمومی خصوصیت | سیریل انٹرفیس | RS232 | ||||
SNMP نیٹ ورک مینجمنٹ انٹرفیس | آر جے 45 | |||||
بجلی کی فراہمی | (V) | 90 | 265 | 220VAC | ||
30 | 72 | -48 وی ڈی سی | ||||
بجلی کا استعمال | (W) | 150 | ||||
کام کا وقت | ( °C ) | -5 | 65 | |||
اسٹوریج عارضی | ( °C ) | -40 | 80 | |||
رشتہ دار نمی | (%) | 5 | 95 | |||
سائز (W) × (D)) (H) | 19 × 14.3 × 1.75 (جی جی کوئٹ؛) 483 × 363 × 44 (ملی میٹر) | 1 آر یو (19 جی جی کوئٹہ؛) | ||||
19 × 14.7 × 3.5 (جی جی کوئٹ؛) 483 × 373 × 89 (ملی میٹر) | 2 آر یو (19 جی جی کوئٹہ؛) | |||||
نوٹ
1. یمپلیفائر لیزر کا بنیادی جزو جامد بجلی کے لئے حساس ہے ، لہذا براہ کرم یمپلیفائر کو جامد بجلی سے دور رکھیں۔ مزید برآں ، براہ کرم کاسٹک چیزوں سے دور رکھیں۔ براہ کرم درجہ حرارت میں -25 ℃ اور 65 between کے درمیان یمپلیفائر رکھیں۔
2. براہ کرم یقینی بنائیں کہ بجلی کی مٹی ہے۔
Please. براہ کرم اب آپٹیکل رابطوں کو دیکھنے کی کوشش نہ کریں جب بجلی کا اطلاق ہوتا ہے تو ، آنکھوں کا نقصان ہوسکتا ہے۔
4. براہ کرم حرارتی بازی کے سوراخ کو روکیں اور مشین کو نشر نہ کریں۔
5. براہ کرم مشین کو کھولیں یا مشین کے کسی بھی حصے کو نہ ہٹا دیں۔
6. بجلی چلنے پر براہ کرم پیچ کی ہڈی داخل نہ کریں
7. براہ کرم بار بار سے زیادہ ای ڈی ایف اے کی جانچ نہ کریں۔
