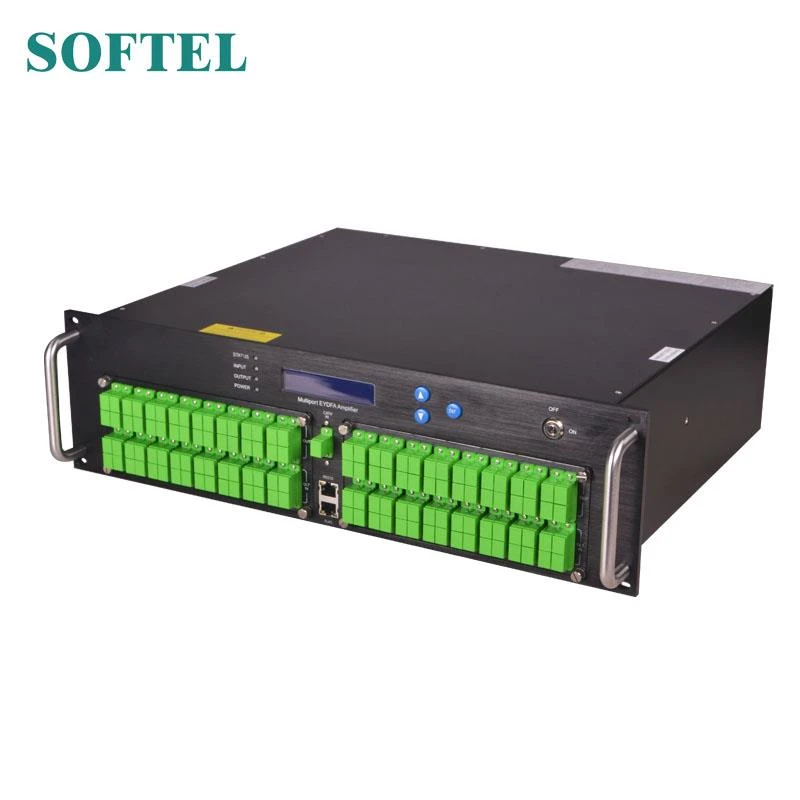

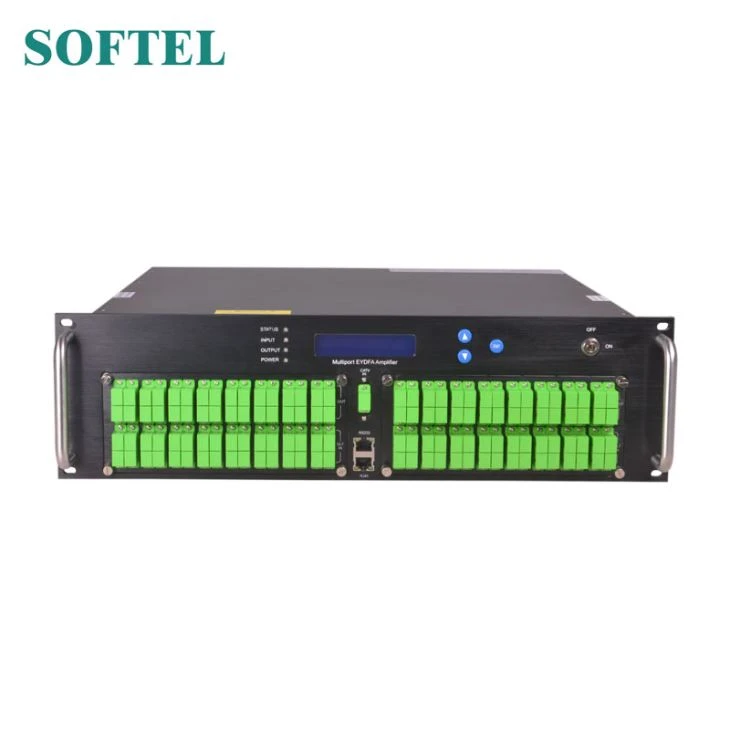

آپٹیکل یمپلیفائر ای ڈی ایف اے
آپٹیکل یمپلیفائر ای ڈی ایف اے ایک فائبر یمپلیفائر اور 1RU اور 2RU شیلف میں مربوط بجلی کی فراہمی ہے۔ یہ CATV اور غیر فعال آپٹیکل نیٹ ورک (PON) کے لئے تیار کیا گیا ہے جن میں HFC اور RFoG شامل ہیں۔
آپٹیکل یمپلیفائر ای ڈی ایف اے کی خصوصیات

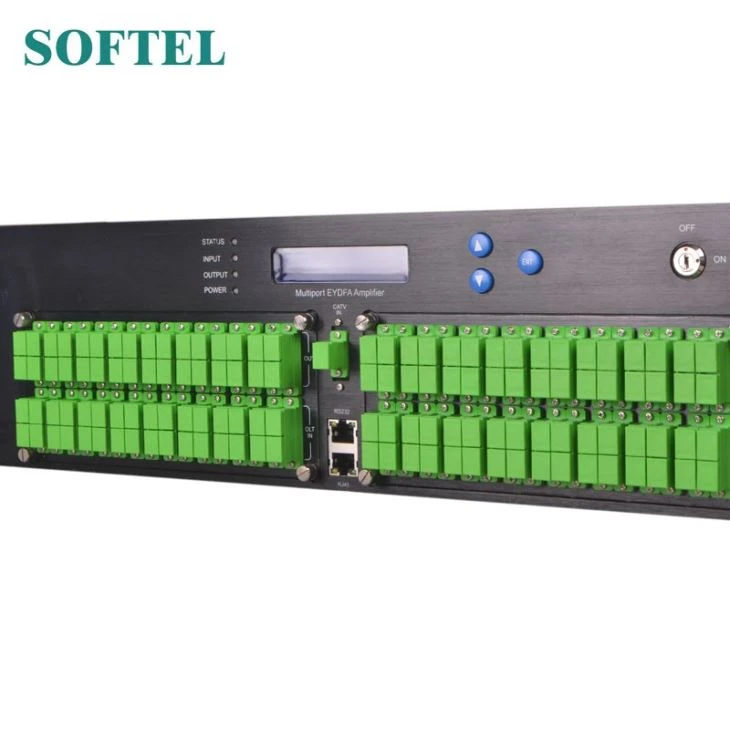

(1) انتخاب کے لئے سنگل / ڈبل ان پٹ ، ڈوئل ان پٹ کے لئے آپٹیکل سوئچ میں بنایا گیا ، سوئچنگ پاور سامنے والے پینل میں بٹن کے ذریعہ یا ویب SNMP کے ذریعہ مقرر کی جاسکتی ہے۔
(2) سامنے والے پینل یا ویب SNMP میں بٹنوں کے ذریعہ آؤٹ پٹ سایڈست ، حد 4dBm سے نیچے ہے
()) فرنٹ پینل یا ویب SNMP میں بٹنوں کے ذریعہ 6dBm کی ایک بار نیچے کی طرف جانے کی بحالی کا کام ، بغیر کسی آلے کو بند کیے آپٹیکل فائبر ہاٹ پلگ آپریشن کی سہولت فراہم کرنا
(4) ملٹی پورٹس آؤٹ پٹ ، 1310/1490 / 1550WDM میں تعمیر کی جاسکتی ہے۔
(5) ریموٹ کنٹرول کے لئے معیاری آر جے 45 پورٹ ، ہم انتخاب کے ل output آؤٹ پٹ معاہدہ اور ویب مینیجر فراہم کرسکتے ہیں ، اور ایس این ایم پی ہارڈویئر کو پلگ ان بھی تازہ کاری کے لئے محفوظ رکھ سکتے ہیں۔
(6) لیزر کو چالو یا بند کرنے کے لیزر کی کے ساتھ۔
(7) آریف ٹیسٹ کی تقریب کے ساتھ.
(8) جے ڈی ایس یو یا اوکلارو پمپ لیزر کو اپناتا ہے
(9) قیادت میں مشین کی ورکنگ حالت دکھاتی ہے

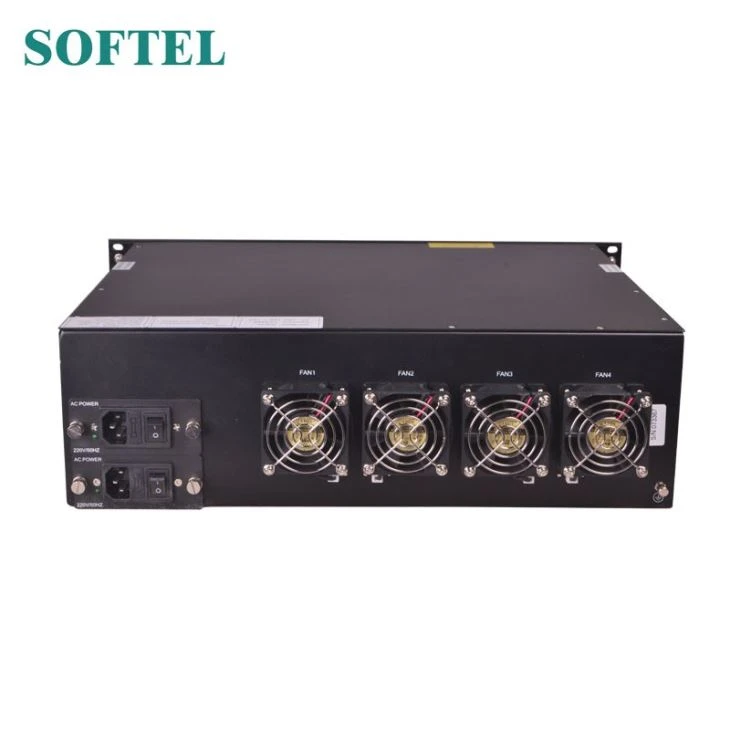

(10) ڈبل پاور ہاٹ پلگ بجلی کی فراہمی انتخاب کے لئے ، 90V ～ 250V AC یا -48V DC
مین پیرامیٹر
اشیاء | پیرامیٹر | |||||||||
آؤٹ پٹ （ dBm ） | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
آؤٹ پٹ （ میگاواٹ ） | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6400 | 8000 | 10000 |
ان پٹ (ڈی بی ایم) | -8. +10 | |||||||||
آؤٹ پٹ ایڈجسٹمنٹ کی حد (ڈی بی ایم) | نیچے 4 | |||||||||
ایک بار نیچے کی طرف متوجہ ہونا (dBm) | نیچے 6 | |||||||||
لہر کی لمبائی （ nm | 1540 ～ 1565 | |||||||||
آؤٹ پٹ استحکام (ڈی بی) | <±> | |||||||||
آپٹیکل ریٹرن نقصان （ dB ） | ≥45 | |||||||||
فائبر رابط | FC / APC 、 SC / APC 、 SC / IUPC I LC / APC 、 LC / UPC | |||||||||
شور پیکر （ dB ） | <6.0 (ان="" پٹ="" 0="" ڈی="" بی=""> | |||||||||
ویب پورٹ | آر جے 45 (ایس این ایم پی) | |||||||||
بجلی کی کھپت （ W | ≤80 | |||||||||
وولٹیج （ V | 220VAC (90 ～ 265) 48 -48VDC | |||||||||
ورکنگ ٹیمپ （ ℃ ） | -0 ～ 55 | |||||||||
سائز （ ملی میٹر ） | 370 (L) × 486 (W) × 88 (H) | |||||||||
NW （ کلوگرام | 8 | |||||||||
اہم نوٹ
1. براہ کرم براہ راست آؤٹ پٹ سے آنکھیں بچیں۔
2. براہ کرم پہلے بجلی بند کردیں پھر پیچ کی ہڈی کو پلگ ان کریں یا باہر کریں
3. سی ڈی او اور سی ٹی بی پر ای ڈی ایف اے کا بہت کم اثر رسوخ ہے ، لیکن سی / این میں اس کا بڑا اثر ہے۔ ان پٹ آپٹیکل پاور C / N پر اثر انداز ہوتا ہے۔ اعلی آپٹیکل ان پٹ اعلی C / N ہو جاتا ہے۔ براہ کرم درج ذیل ڈیٹا دیکھیں۔ کم از کم آپٹیکل ان پٹ 4dBm ہونا چاہئے۔
