ڈی بی سی آپٹیکل وصول کرنے والا نوڈ

بینڈوتھ 1G تک ہے اور 110dBuV تک اعلی آؤٹ پٹ سطح مہیا کرتی ہے ، انتہائی کم بجلی کی کھپت پر ہائی AGC رینج -7 سے +3 تک ہے۔ نیٹ ورک کی مجموعی کارکردگی اور وشوسنییتا کو بہتر بنانے کے ل It اس میں SNMP نیٹ ورک مینجمنٹ ہے۔

انکوائری بھیجنے

مصنوعات کا تعارف

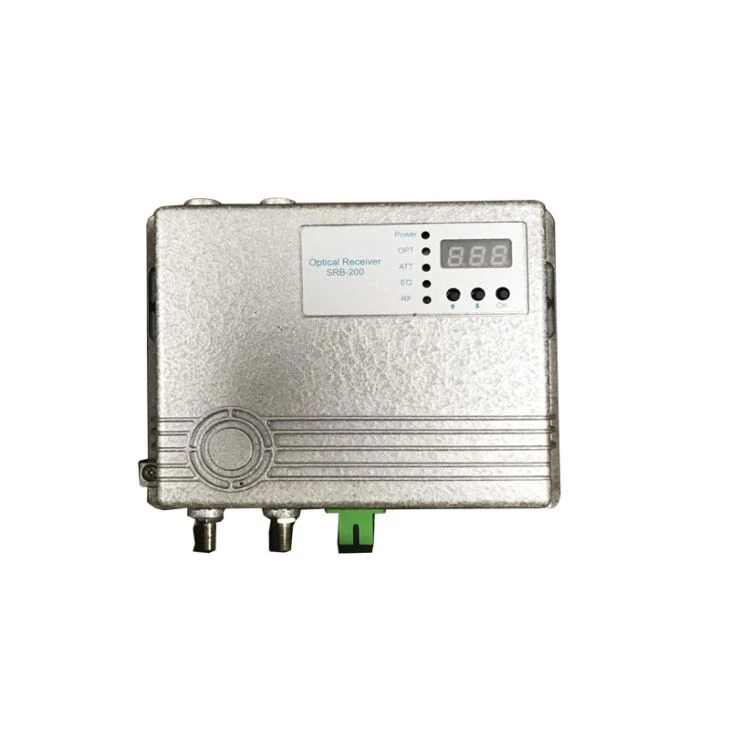

ڈی بی سی آپٹیکل وصول کرنے والا نوڈ

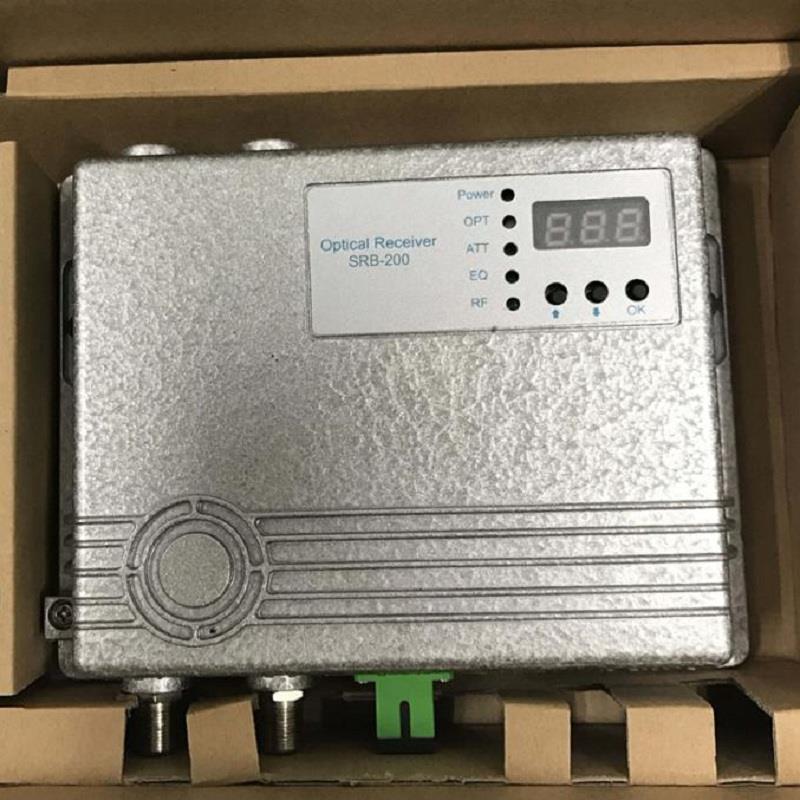

FTTB Optical Receiver

ایس آر بی 200 آپٹیکل نوڈ کو سی اے ٹی وی اور ایف ٹی ٹی ایچ نیٹ ورک ایپلی کیشن کے لئے ڈیزائن کیا گیا ہے ، بینڈوڈتھ 1 جی تک ہے اور 110dBuV تک اعلی آؤٹ پٹ سطح مہیا کرتی ہے ، جس میں انتہائی کم بجلی کی کھپت پر ہائی AGC رینج -7 سے +3 تک ہے۔ نیٹ ورک کی مجموعی کارکردگی اور وشوسنییتا کو بہتر بنانے کے ل It اس میں SNMP نیٹ ورک مینجمنٹ ہے۔

خصوصیات

d اس ڈی بی سی آپٹیکل رسیور نوڈ کی بینڈوتھ کی حد 47-1000mhz ہے

● SNMP نیٹ ورک مینجمنٹ اور مانیٹرنگ تعمیل بین الاقوامی HMS معیار ہے

G AGC کی حد -7 to3dBm ہے

T اے ٹی ٹی اور ای کیو مانیٹر ، سافٹ ویئر مینجمنٹ میں اے ٹی ٹی اور ای کیو ایڈجسٹمنٹ کی حمایت کرتے ہیں

V 12V ڈی سی پاور اڈاپٹر 90-260V

R 2 آریف آؤٹ پٹ انٹرفیس

ڈی بی سی آپٹیکل وصول کرنے والے نوڈ کی وضاحتیں

تفصیل		یونٹ	قدر	ضوابط / نوٹ
آپٹیکل نردجیکرن (آگے کا راستہ)
لہر کی لمبائی		این ایم	1100~1600
آپٹیکل پاور ان پٹ کی حد		ڈی بی ایم	-9~+3
آپٹیکل اے جی سی رینج		ڈی بی ایم	-7～+3
ذمہ داری		V / mW	0.85/0.9	1310nm / 1550nm
آپٹیکل ان پٹ ریٹرن نقصان		ڈی بی	≥45
آریف وضاحتیں (آگے کا راستہ)
بینڈوڈتھ		میگا ہرٹز	47~1000	یا 870 میگاہرٹز up دوغلا پن کے بغیر）
چپٹا پن		ڈی بی	≤±0.75
برائے نام ڈھال		ڈی بی	0~1
برائے نام آریف آؤٹ پٹ لیول		dBμV	1*108
			2*104	AGC کے ساتھ
واپسی کا نقصان		ڈی بی	≥14
رکاوٹ		Ω	75
CNR		ڈی بی	≥51	59 پال CW کیریئر ، 1310nm ٹرانسمیٹر ، 4.0٪ OMI ، 10km آپٹیکل فائبر کے علاوہ Attenuator ، -1 dBm آپٹیکل ان پٹ پاور ، 8dB توازن کے ساتھ 106 dBuV آؤٹ پٹ سطح
CSO		ڈی بی	≥60
سی ٹی بی		ڈی بی	≥65
اضافے کی تعمیل		V/A	4000	اضافے (1.2 / 50us)، IEEE62.41 اور IEC 1000-4-5
بجلی کی فراہمی
ان پٹ وولٹیج کی حد	VAC		90~265		220VAC / 110VAC
طاقت کا استعمال	W		جی جی لیفٹیننٹ 6 6
ماحولیاتی پیرامیٹرز
آپریٹنگ درجہ حرارت	℃		-25~60
ذخیرہ اندوزی کا درجہ حرارت	℃		-40~85
ذخیرہ نمی	RH٪		≤95
طول و عرض
وزن
یوزر انٹرفیس
آپٹیکل رابط کی قسم			ایس سی / اے پی سی		ایف سی / اے پی سی
آریف آؤٹ پٹ رابط			ایف قسم		مردیاعورت
آپٹیکل پاور اشارے کو آگے بڑھانا			ایک رنگ کا ایل ای ڈی
